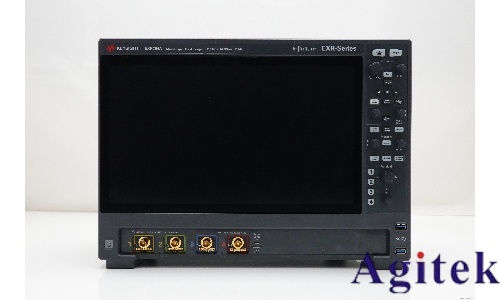

Keysight S904A示波器電源完整性測試

電源完整性（PI）測試是評估電子設備供電系統質量的核心環節，要求測試儀器具備高帶寬、低噪聲及精準測量能力。Keysight S904A示波器憑借其卓越的性能與豐富的功能，在電源完整性測試中展現出優異表現，成為工程師們的可靠工具。

一、硬件基礎奠定測試精度

S904A示波器配備4 GHz帶寬與20 GSa/s采樣率，可精準捕獲高頻電源信號細節。其垂直分辨率高達12bit，配合低噪聲前端設計，有效抑制測量過程中的本底噪聲，確保微弱信號（如μV級紋波）的準確檢測。此外，示波器支持多種差分探頭及電流探頭選配，適配不同電源測試場景，如DC-DC轉換器紋波測試、電源分配網絡（PDN）阻抗分析等。

二、實測能力展現專業優勢

1. 紋波與噪聲分析：在測試某開關電源輸出紋波時，S904A通過其高分辨率與動態范圍，清晰呈現紋波的頻譜分布。結合配套軟件，可一鍵生成峰峰值、有效值等關鍵參數，快速定位噪聲來源。

2. PDN阻抗測量：通過S904A的TDR（時域反射）功能與配套探頭，可準確獲取PDN在目標頻段的阻抗曲線。實測中，儀器對諧振峰值的捕捉靈敏度極高，幫助工程師優化去耦電容布局，提升系統穩定性。

3. 動態負載響應測試：利用示波器的快速波形更新率與長內存深度，S904A可實時記錄負載突變時的電壓瞬態響應。在測試某服務器電源時，儀器準確捕捉到負載階躍變化下的電壓過沖與恢復時間，為電源設計優化提供依據。

三、智能功能提升效率

S904A內置的電源完整性測試套件簡化了操作流程，自動完成紋波、噪聲、調制分析等測試項目。其模板測試功能支持自定義合規標準，一鍵生成Pass/Fail結果，大幅縮短測試時間。此外，示波器支持多通道同步觸發與波形疊加，便于對比分析不同信號間的時序關系。

實測表明，Keysight S904A示波器憑借硬件性能、智能分析功能與易用性，在電源完整性測試中實現了精度與效率的平衡。無論是消費電子、通信設備還是工業電源測試場景，該儀器都能為工程師提供可靠的數據支撐，助力電源系統設計與驗證。
