是德示波器3000T X系列校準指南
校準的重要性與3000T X系列特性

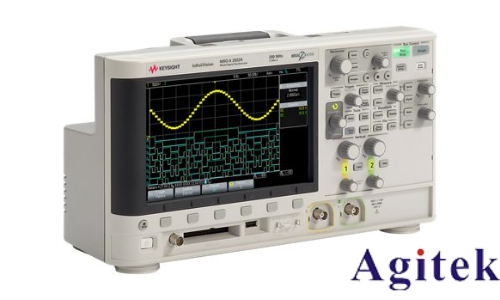

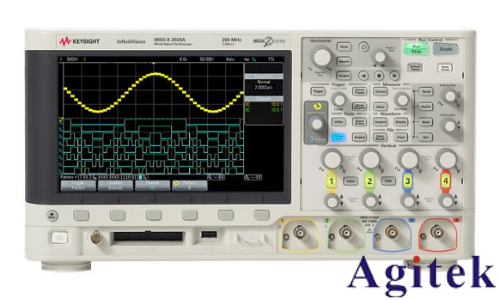

是德科技（Keysight）InfiniiVision 3000T X系列示波器憑借其8.5英寸電容觸摸屏、100萬次/秒波形更新速率及區域觸摸觸發功能，成為電子設計與調試的得力工具。然而，為確保測量精度、延長設備壽命并維持三年標準保修有效性，定期校準至關重要。本文將結合官方規范與實操經驗，提供詳細的校準步驟及注意事項。
一、校準前準備：檢查與設置
1. 環境要求
溫度：15℃~30℃（最佳23℃±2℃）
濕度：≤80%RH
避免強電磁干擾（遠離大功率設備）
連接電源并預熱示波器至少30分鐘
2. 工具與配件
標配500 MHz無源探頭（每條通道一只）
校準信號源（頻率1kHz、幅度0.5V）
接地線、連接線
3. 初步檢查
確認示波器外觀無損傷，探頭連接緊固
檢查示波器屏幕顯示是否正常（亮度適中、無噪點）
通過“Self Test”功能進行自檢，確保硬件無故障
二、校準步驟：分步操作詳解
1. 自校準（Self-Calibration）
步驟：
a. 按示波器面板“Utility”鍵，選擇“Self Cal”
b. 等待校準完成（約5分鐘），屏幕顯示“Self Cal Pass”即成功
c. 若顯示“Fail”，立即聯系售后維修
2. 垂直靈敏度校準（V/div校準）
目的：確保垂直刻度精度
步驟：
a. 連接校準信號源，輸出1kHz/0.5V方波
b. 設置示波器通道耦合方式為“DC”，垂直靈敏度至“500mV/div”
c. 調整探頭衰減比（如×10）并觀察波形，使峰峰值顯示為5格（即1V）
d. 若偏差超過±5%，需調節示波器內部對應電位器
3. 水平時基校準（Time/div校準）
目的：確保時間軸刻度精度
步驟：
a. 保持1kHz校準信號輸入，設置時基為“1ms/div”
b. 測量波形周期，應顯示10格（即10ms）
c. 若偏差超過±5%，需調節示波器內部時基電位器
4. 觸發靈敏度校準
目的：確保觸發功能準確響應
步驟：
a. 輸入任意信號，調整觸發方式為“邊沿觸發”
b. 緩慢調整觸發電平，觀察波形是否穩定觸發
c. 若觸發不穩定，檢查探頭接地或調整觸發靈敏度參數
5. 探頭補償校準
步驟：
a. 將探頭連接到示波器校準輸出端口（通常為方形接口）
b. 調整探頭補償電容（位于探頭末端），直至示波器顯示方波無過沖或欠沖
c. 若無法調整至理想波形，更換探頭或聯系售后
三、高級校準：選件功能擴展（如需）
對于高精度測量需求，可通過選件升級校準功能：
時間選通FFT測量校準：針對頻譜分析功能，需使用外部校準信號源驗證頻率響應
區域觸摸觸發校準：通過多點觸摸測試，確保觸發區域靈敏度一致
四、校準周期與記錄管理
標準周期：標配三年校準周期，建議每12個月進行一次校準（若使用頻繁或環境惡劣，縮短至6個月）
記錄管理：
a. 保存校準前后的波形截圖及參數記錄
b. 填寫校準報告，包含日期、環境溫度、校準人、偏差數據等信息
c. 更新設備維護檔案，確保保修有效性
五、常見問題與解決方案
1. 波形顯示異常（過沖或欠沖）
檢查探頭補償是否正確，重新調整電容
確認信號源輸出是否穩定
2. 自校準失敗
檢查電源是否穩定，重啟示波器后重試
若多次失敗，立即聯系售后
3. 測量值偏差較大
確認探頭衰減比設置是否正確
檢查校準信號源輸出參數是否準確
4. 觸摸屏操作失靈
重啟示波器，或使用面板按鍵替代操作
若持續失靈，需聯系售后維修
六、維護建議：延長示波器壽命
1. 定期清潔示波器表面及探頭，避免灰塵與油污
2. 避免長時間超負荷運行（如持續高溫環境）
3. 通過選件升級（如延長保修、添加高級測量模塊）保護投資
4. 存儲時關閉電源，置于干燥環境
是德示波器3000T X系列的精準校準是保障測量結果可靠性的核心。遵循規范操作、定期維護并妥善記錄，不僅能確保設備性能穩定，更能為研發與調試工作提供堅實的數據支撐。
