LCR測試儀測量電阻的快速準確技巧

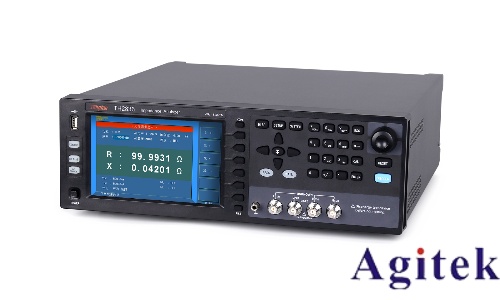

LCR測試儀作為電子元件參數測量的核心工具，在電阻測量中扮演著關鍵角色。本文將結合LCR測試儀的工作原理、操作步驟及實用技巧，深入探討如何實現快速、精準的電阻測量，幫助工程師和測試人員提升工作效率與數據可靠性。

一、LCR測試儀電阻測量原理：四線法的核心應用

LCR測試儀通過施加交流信號并測量電壓與電流關系計算電阻值，其核心在于四線法（四端測量法）的應用。該方法通過獨立的兩對測試線（一對供電，一對測壓）徹底消除測試線電阻和接觸電阻的影響，尤其適用于低阻測量場景。具體原理如下：

1. 電壓與電流分離測量：供電線施加激勵信號，測壓線直接測量元件兩端的電壓降，電流通過獨立回路計算，避免引線電阻分壓。

2. 歐姆定律計算：通過測得的電壓（V）與電流（I），直接應用R=V/I公式計算電阻值，確保結果準確。

二、快速測量步驟：標準化流程與參數設置

以下是實現快速準確測量的標準化操作步驟：

1. 連接準備：確保接觸穩定性

清潔接觸點：使用酒精擦拭元件引腳與測試夾，去除氧化層。

選用合適夾具：根據元件封裝（如貼片、直插）選擇測試夾或專用適配器，避免機械應力損傷元件。

四線連接法：嚴格遵循四線連接規范，確保供電線與測壓線獨立，避免寄生參數干擾。

2. 參數設置：精準與效率的平衡

測量模式選擇：根據元件類型選擇串聯/并聯模式（默認并聯適用于多數電阻）。

頻率與電平設定：

常規電阻：選擇1kHz頻率，信號電平根據元件阻值調整（如<1Ω需增大電流，>10MΩ降低電壓）。

特殊元件：考慮元件自諧振頻率（如繞線電阻）或材料特性（如薄膜電阻的溫度依賴性），調整測試頻率。

量程自動/手動切換：優先使用自動量程快速定位，若需重復測試同批次元件可鎖定量程提高效率。

3. 測量與記錄：數據驗證與保存

多次測量取均值：進行3-5次重復測量，計算平均值以降低隨機誤差。

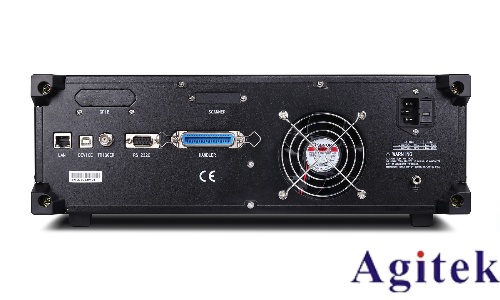

數據導出與分析：利用儀器接口導出數據，結合溫度補償算法（如PTC/NTC電阻）進行后處理。

三、關鍵技巧與注意事項：突破測量瓶頸

1. 接觸電阻最小化

測試夾壓力調節：對于引線式元件，適當增大夾力但避免損壞引腳；使用彈簧夾或專用夾具提升接觸穩定性。

測試線維護：定期更換老化測試線，避免因線材氧化或內部斷裂引入誤差。

2. 溫度與環境影響控制

恒溫測試環境：對于高精度要求（如±0.1%精度），將元件與測試儀置于恒溫箱中進行測試。

屏蔽干擾源：遠離大功率設備，使用屏蔽箱隔離電磁干擾，尤其針對低阻高精測量場景。

3. 特殊電阻測量技巧

低阻測量（<1Ω）：

使用開爾文夾或四端子測試臺，進一步消除接觸電阻。

提高信號電平（如10mA以上）提升信噪比，但需注意元件功耗限制。

高阻測量（>10MΩ）：

降低測試頻率（如100Hz），避免寄生電容影響。

啟用儀器的高阻抗模式（如"Hi-Z"），增強測量穩定性。

4. 儀器校準與維護

定期校準：使用標準電阻進行自校準，每月至少一次，確保儀器狀態良好。

零點校準：在空載狀態下執行短路/開路校準，消除系統誤差。

四、常見問題與解決方案

1. 測量結果波動大

排查接觸不良：重新連接測試線，檢查元件引腳是否氧化。

環境干擾：關閉附近干擾設備，使用接地良好的電源。

2. 低阻測量誤差大

確認四線連接：檢查供電線與測壓線是否獨立，避免混接。

更換低阻夾具：使用四端子開爾文夾進行測量。

3. 高阻測量不穩定

延長測量時間：啟用儀器的"慢速"測量模式，等待讀數穩定。

清潔測試環境：避免人體靜電或潮濕環境影響。

五、實際應用案例：優化測試效率

案例1：生產線電阻分選

技巧：使用LCR測試儀批量測試模式，結合自動化夾具實現秒級測量。

參數：鎖定1kHz頻率與自動量程，通過設定上下限閾值快速篩選合格品。

案例2：精密電阻校準

技巧：在恒溫環境下，采用六線法連接（四線+屏蔽層接地），消除電纜寄生參數。

工具：搭配數據采集軟件，實時記錄溫度與電阻變化曲線。

六、總結：技巧與規范的雙重保障

掌握LCR測試儀電阻測量的核心原理與技巧，需注重以下幾點：

1. 規范操作：嚴格遵循四線法連接，定期校準儀器。

2. 參數優化：根據元件特性調整頻率與信號電平。

3. 環境控制：屏蔽干擾，穩定測試條件。

4. 數據分析：結合多次測量與溫度補償提升精度。

通過以上方法，可顯著提升電阻測量的效率與準確性，為產品研發、質量檢測提供可靠數據支撐。
