泰克示波器MDO32觸發功能設置指南

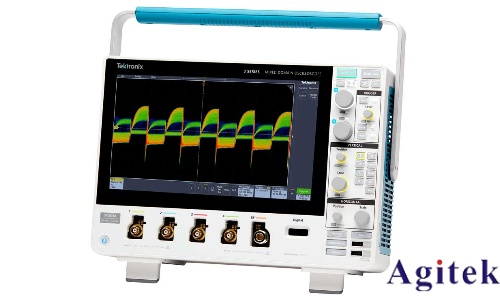

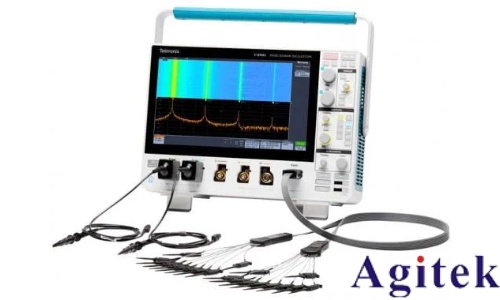

在電子測量領域，示波器的觸發功能如同“精準捕手”，能夠幫助用戶從復雜信號中捕捉特定事件，實現波形的穩定顯示與深度分析。泰克MDO32示波器憑借其豐富的觸發模式與靈活的設置選項，成為工程師調試間歇性故障、分析罕見信號的重要工具。本文將詳細介紹MDO32的觸發功能設置方法，并結合應用場景解析其核心價值。

一、觸發功能的重要性：穩定波形與精準定位

觸發機制是示波器的“心臟”，其作用在于確保每次采集的信號與預設條件同步。通過設置觸發源、電平、斜率等參數，用戶可鎖定特定信號特征（如上升沿、脈沖寬度），從而：

1. 穩定顯示周期性信號：避免波形滾動或閃爍，便于參數測量；

2. 捕獲非周期或偶發信號：如單次故障脈沖、通信協議中的特定幀；

3. 定位信號時序關系：通過預觸發時間設置，觀察觸發事件前后的信號演變。

二、核心觸發模式設置詳解

1. 單次觸發模式：捕獲“唯一事件”

適用于捕捉單次出現的信號（如開機瞬態、電路故障）：

步驟：

① 按下“觸發”鍵 → 選擇“模式” → 設置為“單次”；

② 配置觸發源（如通道1）、電平、斜率（上升/下降）；

③ 設置“預觸發時間”以觀察事件前信號；

④ 按“單次”鍵啟動，示波器等待觸發條件并凍結波形。

技巧：若觸發頻繁，調高觸發電平；觸發過慢則降低電平或縮短保持時間。

2. 邊沿觸發：基礎且萬能

基于信號電壓躍變觸發（如數字信號跳變）：

設置“觸發模式”為“邊沿”，調整電平至信號跳變點，選擇“上升沿”或“下降沿”。

應用：測量信號上升時間、分析時序邏輯。

3. 脈沖寬度觸發：鎖定特定時長信號

針對脈沖寬度異常的信號（如通信誤碼）：

設置“脈寬觸發”，定義寬度范圍（如10ns~20ns）及極性（正/負）。

示波器僅捕獲滿足脈寬條件的波形，適用于協議解碼與電源紋波分析。

4. 高級觸發模式擴展

邏輯觸發：組合多個信號（如AND/OR）觸發，適用于多通道同步分析；

視頻觸發：鎖定特定行/場同步信號，優化視頻調試；

序列觸發：按預設信號序列觸發，捕獲復雜協議中的關鍵幀。

三、實戰應用案例

案例1：調試數字電路亞穩態

場景：信號在時鐘邊沿附近出現短暫抖動。

設置：

① 觸發源設為時鐘通道，邊沿觸發；

② 調整觸發電平至信號中間位置，斜率選擇“上升沿”；

③ 啟用“序列觸發”，定義連續3次上升沿后觸發。

結果：精準捕獲亞穩態窗口，定位故障根源。

案例2：分析開關電源紋波

場景：開關管導通瞬間的電壓尖峰。

設置：

① 觸發源為電壓信號通道，脈寬觸發；

② 定義脈寬范圍（如1μs~5μs，正脈寬）；

③ 結合預觸發時間，觀察尖峰前驅動信號狀態。

價值：量化紋波參數，優化EMI設計。

四、觸發設置技巧與注意事項

1. “自動觸發”輔助調參：初次設置時開啟自動模式，快速定位大致觸發條件；

2. 高頻信號觸發：確保示波器帶寬≥信號頻率，并關閉觸發濾波器避免誤判；

3. 觸發靈敏度調節：通過“觸發靈敏度”旋鈕降低噪聲干擾，但需平衡靈敏與穩定性；

4. 結合“波形存儲”功能：單次觸發后保存波形，便于離線分析。

泰克MDO32示波器的觸發功能不僅是“看波形”的基礎，更是“解難題”的利器。通過靈活配置觸發模式與參數，工程師能夠從海量數據中提取關鍵信息，加速產品調試與驗證流程。掌握觸發設置技巧，讓示波器真正成為您手中的“信號偵探”。
