信號發生器產生正弦波的頻率精準調節方法

一、技術原理與核心方法

正弦波頻率的精準調節依賴于信號發生器的內部架構與算法，常見技術包括：

1. 直接數字頻率合成（DDS）技術

通過數字信號處理生成正弦波，利用CPLD或FPGA實現正弦查找表與相位累加器。

特點：頻率分辨率高（可達微赫茲級）、相位連續、易于程控，適用于精密測試場景。

2. 高速數模轉換（DAC）與濾波

將離散的數字信號轉換為模擬波形，通過低通濾波器平滑輸出正弦波。

關鍵參數：DAC采樣率需高于輸出頻率的2倍以上，濾波器截止頻率需合理設置。

3. 鎖相環（PLL）頻率合成

利用反饋機制實現頻率的快速鎖定與穩定輸出，適用于需要寬頻范圍且頻率切換速度快的場景。

二、頻率調節操作步驟

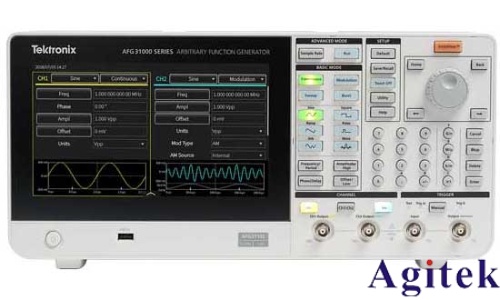

以下步驟適用于大多數現代信號發生器（以DDS技術為例）：

1. 波形選擇與參數初始化

選擇“正弦波（Sine Wave）”模式，確認輸出通道與連接正確。

設置初始頻率范圍（如300 Hz~15 MHz），根據需求選擇頻段（如kHz、MHz）。

2. 頻率粗調與微調

粗調：通過旋鈕或數字輸入直接設置目標頻率的大致范圍（如1 kHz）。

微調：使用“頻率分辨率”功能逐步逼近目標值（如步進1 Hz或0.1 Hz）。

3. 掃描模式設置（可選）

如需頻率掃描測試，設置起始/結束頻率、掃描時間（如10 s）、掃描類型（線性/對數）。

觸發模式選擇“自動”或“外部觸發”，確保掃描過程可控。

4. 驗證與校準

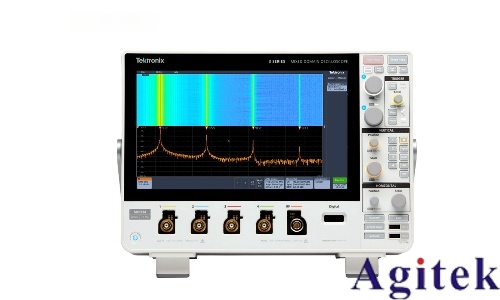

使用示波器觀察輸出波形，確認頻率與幅度是否符合預期。

利用頻譜分析儀檢測諧波失真與頻率誤差，必要時調整濾波器參數。

三、失真調校與精度優化

高頻或高幅度輸出時，需注意以下失真因素：

1. 諧波失真抑制

使用低通濾波器濾除高頻成分，調整信號發生器內部的頻率補償參數。

降低輸出功率（如從20 dBm降至10 dBm）可減少非線性失真。

2. 交調失真調校

優化輸出阻抗匹配（如50 Ω標準阻抗），避免信號反射導致的失真。

使用帶通濾波器剔除特定頻率的干擾成分。

3. 噪聲與相位噪聲優化

選擇低噪聲信號發生器型號（如相位噪聲<-90 dBc/Hz），降低本底噪聲。

在信號路徑中增加屏蔽措施，避免外部電磁干擾。

四、高級應用技巧

1. 程序控制與自動化測試

通過SCPI命令或API接口遠程控制信號發生器，實現頻率自動步進與數據采集。

結合Python、LabVIEW等軟件平臺，構建自動化測試系統。

2. 動態頻率調制（FM/PM）

利用信號發生器的調制功能，實現頻率的動態變化（如掃頻測試、通信仿真）。

設置調制深度與速率參數，觀察系統響應。

五、注意事項

設備選型：根據需求選擇合適頻率范圍與精度等級的設備（如±0.1 ppm）。

電源電壓穩定：確保供電電壓波動不超過±5%，避免頻率漂移。

定期校準：使用頻率計數器或校準儀器定期校準信號發生器，保證長期精度。

操作規范：避免過度旋轉旋鈕或誤觸按鍵，遵循設備說明書的操作流程。

頻率精準調節是信號發生器的核心功能，通過理解技術原理、掌握操作步驟并結合失真調校方法，可顯著提升測試精度與效率。隨著直接數字合成技術的普及，現代信號發生器已能滿足從基礎教學到高端科研的多樣化需求，為電子測試領域提供可靠支持。
