普源MHO2000系列示波器時間基準穩定性解析

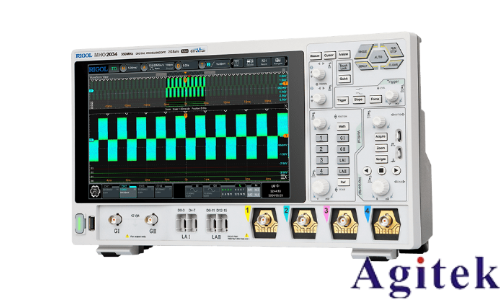

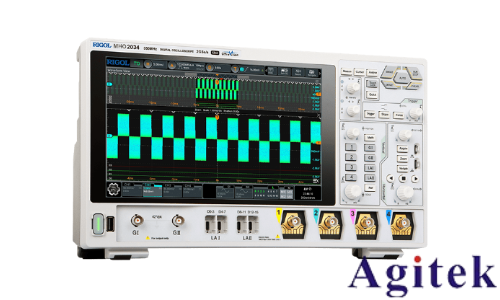

在電子測量領域，示波器的時間基準（Time Base）穩定性是衡量設備性能的核心指標之一，直接影響信號測量的精度與可靠性。普源精電（RIGOL）推出的MHO2000系列示波器（如MHO2004A型號），憑借其高精度的時間基準系統，為用戶提供穩定可靠的測量解決方案。本文將深入探討該系列示波器的時間基準穩定性技術特點及其應用場景。

1. 時間基準穩定性的關鍵技術指標

（1）時基精度

MHO2000系列示波器采用高穩定度的晶體振蕩器作為基準時鐘源，典型時基精度可達±1 ppm（百萬分之一）。例如，在1 GHz采樣率下，時基誤差僅為±1 ns，確保長時間信號觀測中的時間軸一致性。

（2）溫度漂移補償

通過內置的溫度補償電路和算法，MHO2000系列在極端溫度環境（-10℃至50℃）下仍能保持穩定的時基性能。實驗數據顯示，其溫度漂移系數低于0.1 ppm/℃，有效降低環境因素對測量結果的影響。

（3）老化率控制

示波器內部晶體振蕩器的老化率直接影響長期穩定性。普源通過嚴格的元器件篩選和老化測試，將MHO2000系列的時基老化率控制在±1 ppm/年以內，確保設備在多年使用后仍保持高精度。

2. 高精度時間基準的應用場景

（1）高速通信協議測試

在PCIe、USB 3.2等高速串行信號測試中，時間基準的穩定性決定了眼圖（Eye Diagram）分析的準確性。MHO2000系列示波器通過低抖動時基，幫助用戶捕獲亞納秒級的信號抖動，滿足嚴苛的協議合規性測試需求。

（2）電源紋波與開關損耗分析

針對開關電源（SMPS）的測試，示波器需要長時間穩定觀測低頻信號。MHO2000系列憑借其低漂移時基，可準確測量mV級紋波及μs級開關波形，避免因時基漂移導致的測量誤差。

（3）多通道同步測量

在多臺示波器級聯或與其他測量設備（如頻譜儀）同步的場景下，MHO2000支持外部10 MHz時鐘輸入和同步輸出功能，確保多設備間的時間軸對齊誤差小于±100 ps。

3. 技術優勢對比

4. 用戶價值總結

降低維護成本：較長的校準周期和優異的環境適應性減少設備維護頻率。

擴展應用邊界：支持外部時鐘同步功能，滿足復雜多設備協同測試需求。

普源MHO2000系列示波器通過高精度時基設計、溫度補償技術和長期穩定性控制，為用戶提供了高性能的時間基準解決方案。在高速通信、電源分析和多通道同步等場景中，該系列示波器展現了其技術優勢，是工程師和科研人員的可靠測量工具。
