普源MSO5354數字示波器高性能電子測試革新之選

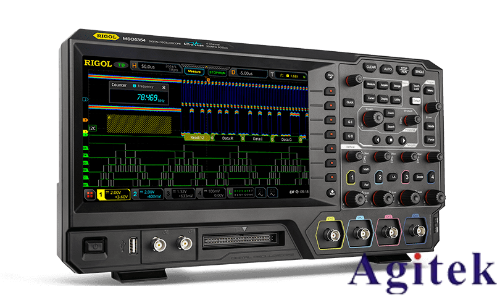

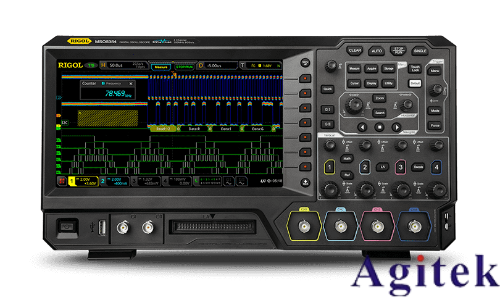

在現代電子工程與科研領域，示波器作為信號分析與故障診斷的核心工具，其性能與功能的全面性直接影響著測試效率與精度。普源精電（RIGOL）推出的MSO5354數字示波器，憑借其卓越的混合信號分析能力、超高的采樣帶寬比以及集成多儀器的創新設計，成為工程師與科研人員的首選設備。本文將從技術特性、應用場景、操作優勢及使用要點等方面，深入解析這款示波器的核心價值。

一、核心技術參數：高性能的基石

MSO5354的技術參數堪稱同級別產品中的佼佼者。其核心配置包括：

1. 模擬帶寬與采樣率

模擬通道帶寬高達350MHz，支持帶寬升級選件，滿足高頻信號測試需求；

實時采樣率最高達8GSa/s，采樣帶寬比約23倍（350MHz帶寬下），確保復雜信號的精準捕獲。

2. 多通道配置

標配4個模擬通道（可升級），支持16個數字通道（需選購探頭），實現模擬與數字信號的同步分析，尤其適用于嵌入式系統與混合電路測試。

3. 存儲與處理能力

最大存儲深度200Mpts（選件），支持全內存硬件測量功能，可長時間記錄波形細節；

波形捕獲率高達500,000波形/秒，快速捕捉偶發信號與瞬態異常。

4. 集成儀器功能

集示波器、邏輯分析儀、頻譜分析儀、任意波發生器、數字電壓表、頻率計、協議分析儀等7種儀器于一身，大幅簡化測試流程，降低設備成本。

二、應用場景：跨領域的測試解決方案

MSO5354的廣泛適用性源于其多功能性與靈活性，典型應用場景包括：

1. 電子設計與測試

支持41種波形參數自動測量，結合高級電源分析軟件（選件），可高效完成電源紋波測試、開關電源環路穩定性分析（通過伯德圖功能）等復雜任務。

2. 通信系統調試

豐富的串行協議觸發與解碼功能（如I2C、SPI、UART等），助力工程師快速定位通信故障，分析信號完整性問題。

3. 汽車電子與醫療設備研發

高輸入阻抗模式（1MΩ）降低對敏感電路的負載影響，適用于ECU控制單元、醫療傳感器等低電平信號測試。

4. 教育與科研

直觀的9英寸多點觸控屏與256級灰度顯示，配合實時波形錄制與回放功能，成為教學演示與實驗研究的理想工具。

三、操作與設置：精準測試的關鍵

正確配置示波器參數是獲取可靠數據的前提，MSO5354的阻抗設置與探頭選擇尤為關鍵：

1. 阻抗匹配原則

50Ω模式：適用于RF電路、高速數字信號（如PCB走線、通信接口），匹配低阻抗源以減少信號反射，但需注意輸入電壓限制（±5V）；

1MΩ模式：適合模擬電路、傳感器信號等高阻抗源，通過并聯50Ω終端電阻可優化匹配，降低失真風險。

2. 探頭選型建議

無源探頭（10X/100X衰減）：搭配1MΩ輸入阻抗，適用于常規電壓測量；

有源探頭：提供更高輸入阻抗，適合高頻或微小信號測試；

電流探頭（50Ω輸出阻抗）：必須與50Ω模式配合，確保電流測量精度。

3. 觸發與解碼功能

支持邊沿、脈寬、序列等多種觸發模式，結合協議解碼，可快速定位特定信號事件，例如在嵌入式系統中捕獲I2C通信中的地址錯誤幀。

四、用戶體驗與附加價值

除了硬件性能，MSO5354在操作便捷性與擴展性上同樣出色：

1. 智能交互設計

多點觸控屏支持手勢操作，結合物理導航鍵，實現快速參數調整與波形導航；

Web Control遠程控制功能，通過瀏覽器即可實現跨平臺監測與操作，適合團隊協作或遠程調試場景。

2. 軟件升級與兼容性

支持在線固件升級，用戶可隨時獲取最新功能與性能優化；豐富的接口（USB、LXI、LAN、HDMI等）便于系統集成與數據導出。

3. 經濟性與可擴展性

模塊化設計允許用戶按需升級通道數、帶寬或分析功能，避免初期過度投資；可選的任意波發生器（AWG）模塊更可模擬復雜激勵信號，擴展測試范圍。

普源MSO5354數字示波器以高性能硬件、智能化操作與跨領域適用性，重新定義了中端示波器的行業標準。其不僅解決了傳統示波器在混合信號分析、高頻測量中的痛點，更通過集成多儀器與遠程控制功能，大幅提升了測試效率與靈活性。無論是電子工程師的日常調試、科研機構的精密實驗，還是教育機構的演示教學，MSO5354都展現出了不可替代的技術優勢。隨著電子設備復雜度與頻率的持續提升，這款示波器無疑將成為未來測試領域的核心工具之一。
