泰克TBS2074B示波器PWM信號分析原理

　　泰克TBS2074B示波器介紹與PWM信號基礎

　　在現代電子技術中，PWM（脈寬調制）信號作為一種廣泛應用的信號類型，已成為電源管理、通信控制和自動化系統中不可或缺的一部分。對于工程師而言，理解和分析PWM信號至關重要，而一款強大的示波器工具則是實現這一目標的關鍵。

　　泰克TBS2074B示波器：精準的信號分析助手

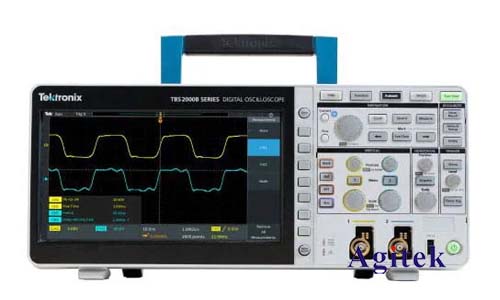

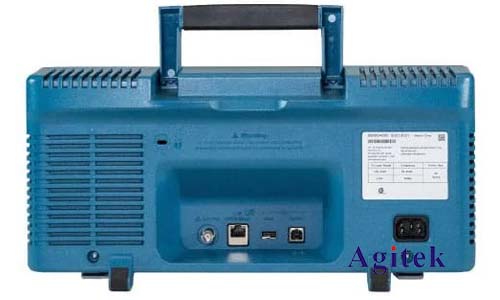

　　泰克TBS2074B示波器作為一款多功能數字示波器，以其卓越的性能和直觀的用戶界面，贏得了廣泛的好評。配備了70MHz帶寬、2GSa/s采樣率以及四個模擬通道，TBS2074B示波器能夠捕捉和分析包括PWM信號在內的各種復雜電路信號。其獨特的“PulseWidthModulation(PWM)”功能，使得分析這類信號變得更加簡單高效。

　　PWM信號廣泛應用于電動機控制、數字通信以及信號調制等多個領域。由于其包含了頻率、占空比等重要參數，因此對于這些信號的準確分析至關重要。利用TBS2074B示波器的強大功能，工程師能夠直觀地查看PWM信號的波形，并且通過頻率、占空比等指標來判斷電路的工作狀態，確保系統的正常運行。

　　什么是PWM信號？

　　PWM（PulseWidthModulation，脈寬調制）信號是一種通過控制信號的占空比來實現功率控制的技術。其基本原理是通過在固定的時間周期內，改變信號的開關時間占比（即占空比），從而調節傳輸給負載的能量。PWM信號的周期性波形具有兩個關鍵參數：頻率和占空比。

　　頻率：即PWM信號的周期數，單位為赫茲（Hz）。頻率決定了PWM信號的周期長度。

　　占空比：即PWM信號在一個周期內高電平持續的比例，通常用百分比表示。占空比越高，電流通過負載的時間就越長，功率輸出就越大。

　　例如，在一個恒定頻率的PWM信號中，如果占空比為50%，那么在每個周期中，信號有一半時間為高電平，另一半時間為低電平。占空比的變化會直接影響到負載的工作狀態。

　　泰克TBS2074B如何分析PWM信號

　　要精準分析PWM信號，示波器需要具備高采樣率和帶寬，以確保能夠清晰地捕捉信號的細節。泰克TBS2074B示波器通過其2GSa/s的采樣率和70MHz的帶寬，能夠非常清晰地呈現出PWM信號的波形，捕捉到微小的波動。

　　TBS2074B示波器配備了自動測量功能，可以輕松測量PWM信號的頻率、占空比、周期時間以及脈沖寬度等參數。通過直觀的圖形界面，用戶可以快速查看信號的關鍵特性，減少了手動計算的復雜度。TBS2074B的波形分析功能也允許用戶通過觸發設置來捕捉和分析特定條件下的PWM信號波形。

　　示波器的觸發系統非常強大，能夠通過設置特定的觸發條件，例如“上升沿觸發”或“下降沿觸發”，來捕捉信號的起始和結束位置，從而幫助用戶準確分析PWM信號中的變化。這對于工程師來說尤其重要，因為很多時候信號中包含微小的變化，只有通過精準的觸發才能將其捕捉到。

　　泰克TBS2074B示波器應用與技術優勢

　　PWM信號分析的實際應用

　　PWM信號在現代電子設備中的應用非常廣泛，從LED調光、電機控制到電源轉換等各個領域都離不開PWM信號的調節與控制。針對這些應用，泰克TBS2074B示波器通過其強大的測量和分析能力，可以為工程師提供精準的信號測試，幫助他們在設計和調試過程中獲得最佳的性能。

　　電源管理中的PWM信號分析

　　在電源設計中，PWM信號用于控制開關電源的開關頻率，從而調節輸出電壓或電流。利用TBS2074B示波器，工程師可以實時觀察PWM信號的波形，并通過分析其占空比、頻率等參數，確保電源的穩定性和效率。例如，在調節升壓或降壓轉換器時，通過觀察PWM信號的變化，可以判斷電源是否工作在最佳的工作點，從而提高系統的可靠性和效率。

　　電動機控制中的PWM信號分析

　　在電動機控制中，PWM信號用于控制電動機的轉速和扭矩。通過調節PWM信號的占空比，能夠精準地控制電動機的動力輸出。TBS2074B示波器可以幫助工程師實時監測PWM信號的波形，確保電動機的控制系統能夠按照設計要求穩定運行。例如，通過分析PWM信號的占空比變化，工程師可以判斷電動機是否存在過載或電流不穩定的情況，從而及時進行調整和優化。

　　通信系統中的PWM信號分析

　　在一些數字通信系統中，PWM信號被用作信號調制的方式。泰克TBS2074B示波器能夠幫助工程師檢測和解調這些信號，并且通過頻譜分析等功能，揭示信號中的調制信息。這對于提高通信系統的傳輸效率和可靠性至關重要。

　　泰克TBS2074B示波器不僅具備高帶寬和高采樣率，還擁有智能化的測量與分析功能，使得PWM信號的分析變得更加簡單和高效。其強大的觸發和測量功能，可以幫助工程師精確地分析和調試復雜電路中的PWM信號，提升工作效率。

　　泰克TBS2074B示波器以其卓越的性能和強大的分析功能，成為了工程師們在分析PWM信號時的得力助手。無論是在電源設計、電動機控制還是通信系統的調試中，TBS2074B都能提供精準的測量結果，確保系統的可靠性與穩定性。
