泰克TBS2074B示波器HDMI信號分析應用

　　隨著高清視頻和高速數據傳輸技術的不斷進步，HDMI信號的應用范圍日益廣泛。無論是在家庭娛樂系統中，還是在工業、科研以及醫療等領域，HDMI接口已經成為傳輸高清視頻和音頻的標準方式。隨著信號復雜度的提升，如何對這些高速信號進行精準的分析和測試，成為了許多工程師和技術人員面臨的巨大挑戰。

　　針對這一需求，泰克（Tektronix）推出了TBS2074B示波器，這款具有卓越性能的示波器，成為了HDMI信號分析和測試領域的利器。憑借其高達200MHz的帶寬、四通道設計以及強大的波形捕捉能力，TBS2074B示波器為工程師提供了高清信號測試和故障排除所需的一切工具。

　　1.1泰克TBS2074B示波器概述

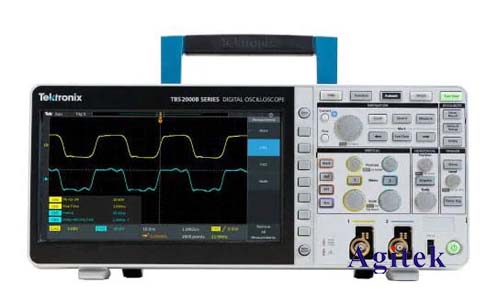

　　泰克TBS2074B示波器是一款集成了多種高級功能的便捷測試儀器。作為一款數字示波器，它不僅能夠捕捉和顯示復雜信號，還具備高速、高精度的數據分析能力。其200MHz的帶寬和1GS/s的實時采樣率，確保了它能夠輕松處理現代HDMI信號所需的帶寬和速率。這些特性使得TBS2074B成為信號分析、故障排查和性能驗證的理想選擇，尤其適用于HDMI信號的測試。

　　TBS2074B還配備了大尺寸彩色觸摸屏，便于工程師實時查看波形，并進行直觀的交互操作。其操作界面設計簡潔，使用者無需繁瑣的配置和學習，便能迅速上手。

　　1.2HDMI信號的復雜性與測試挑戰

　　HDMI（HighDefinitionMultimediaInterface，高定義多媒體接口）作為一種高清視頻與音頻傳輸標準，其主要特點是高速傳輸、低延遲和高質量的音視頻體驗。HDMI信號的復雜性使得其測試變得具有一定難度。具體來說，HDMI信號傳輸包括多個數據通道（如TMDS數據通道、時鐘信號通道等），并且支持高達4K甚至更高分辨率的視頻傳輸。

　　在測試過程中，常常會遇到如下幾種挑戰：

　　信號質量檢測：由于HDMI信號傳輸帶寬高、數據流密集，信號容易受到電磁干擾、傳輸線損耗等因素的影響，導致信號質量下降。測試人員需要對信號的完整性、波形畸變以及誤碼率進行分析。

　　同步問題：在多個信號通道的同步工作過程中，任何一個通道的時序錯誤都可能影響整個信號的傳輸質量。HDMI信號中時鐘信號的穩定性尤為重要，任何時鐘偏移都可能導致圖像和聲音的不同步。

　　故障排查：在電子設備設計與制造過程中，故障診斷是一個不可避免的環節。對于HDMI信號，常見的故障包括信號丟失、花屏、色彩失真等，工程師需要快速定位并解決問題。

　　泰克TBS2074B示波器通過其強大的信號分析功能，能夠幫助工程師有效應對這些挑戰，為HDMI信號的測試與調試提供強有力的支持。

　　1.3TBS2074B在HDMI信號分析中的應用優勢

　　1.3.1高帶寬與高速采樣率

　　對于高清視頻信號的分析來說，高帶寬和高速采樣率是至關重要的。TBS2074B具備200MHz的帶寬，能夠確保捕捉到高速HDMI信號中的細節。1GS/s的實時采樣率，使得它能夠精確捕捉信號的每一瞬間，避免信號丟失或畸變，為信號質量測試提供保障。

　　1.3.2多通道信號分析

　　TBS2074B配備了四個通道，支持同時采集多個信號。這對于HDMI信號的分析尤為重要，因為HDMI信號包含多個數據通道和時鐘信號。在測試過程中，工程師可以同時監測各個信號通道的波形，及時發現和定位信號中的問題。

　　1.3.3深度存儲與觸發功能

　　TBS2074B示波器還具有強大的存儲深度和靈敏的觸發功能。通過深度存儲，示波器可以記錄長時間跨度的信號波形，便于捕獲偶發性故障。其靈活的觸發功能能夠幫助工程師精準定位到特定的信號異常，無論是波形的抖動、失真，還是其他復雜的時序問題。

　　1.4TBS2074B的HDMI信號測試應用實例

　　在實際應用中，TBS2074B示波器可以為HDMI信號的測試提供多種解決方案。以下是幾種典型的應用場景。

　　1.4.1HDMI信號完整性分析

　　當HDMI信號在長距離傳輸中出現失真時，TBS2074B示波器可以通過查看信號波形，幫助工程師判斷信號的質量。通過觀察數據通道的波形，判斷是否存在反射、串擾或信號丟失現象。通過TBS2074B的誤碼率分析功能，能夠精準測量信號在傳輸過程中的誤碼情況，從而評估系統的可靠性。

　　1.4.2時鐘信號分析與同步檢查

　　HDMI信號的時鐘信號是保持多通道同步的關鍵。TBS2074B的多通道分析功能，可以讓工程師同時查看HDMI信號的時鐘波形，并檢查是否存在時鐘偏移或不穩定現象。通過對比不同通道之間的時鐘信號，工程師可以確認各個信號通道是否同步工作，從而排除同步問題帶來的故障。

　　1.4.3電源噪聲與EMI測試

　　電源噪聲和電磁干擾（EMI）是影響高清視頻信號質量的重要因素。TBS2074B具備強大的噪聲分析功能，可以幫助工程師檢測信號中的電源噪聲和EMI問題。通過捕捉信號波形中的雜散噪聲成分，TBS2074B為工程師提供了優化電源設計和改善信號質量的依據。

　　1.4.4視頻色彩與圖像失真檢測

　　在高清信號測試中，圖像色彩的準確性至關重要。TBS2074B示波器通過分析視頻信號的RGB色彩分量，能夠幫助工程師檢測色彩失真或亮度不正常等問題。這對電視機、顯示器以及其他視頻設備的設計、調試和測試工作具有重要意義。

　　1.5總結：為什么選擇TBS2074B進行HDMI信號測試？

　　通過上述分析，我們可以看出，泰克TBS2074B示波器在HDMI信號分析中的優勢不言而喻。其高帶寬、高采樣率、多通道分析能力以及深度存儲和觸發功能，使得它能夠精準捕捉和分析各種復雜的HDMI信號問題。不論是信號質量檢測、同步問題解決，還是故障診斷與性能驗證，TBS2074B都能為工程師提供快速、精準的解決方案。

　　作為一款功能強大的數字示波器，TBS2074B不僅適用于HDMI信號的分析與測試，也在其他領域如數字通信、信號處理等方面展現出卓越的性能。如果你正在從事高清視頻設備的研發、測試和維護工作，TBS2074B無疑是你不可或缺的得力助手。
