泰克TBS2074B示波器USB信號測量方法

　　在現代電子設備中，USB信號傳輸無處不在，它廣泛應用于數據傳輸、充電等多個領域。隨著技術的不斷發展，電子設備的工作頻率和傳輸速率逐步提升，USB信號的復雜性也大大增加。為了保證USB設備的正常工作，準確的信號測量和分析變得至關重要。而泰克TBS2074B示波器，憑借其強大的功能和精準的測量能力，成為了許多工程師和研究人員的首選工具。

　　為什么選擇泰克TBS2074B示波器？

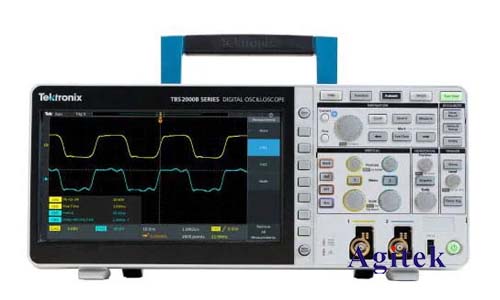

　　泰克TBS2074B示波器是一款四通道、70MHz帶寬的數字示波器，憑借其先進的采樣率和高精度的測量功能，能夠對各種電子信號進行精準的捕捉與分析。特別是在USB信號的測量方面，TBS2074B展示了其獨特的優勢。其支持高達2GSa/s的采樣率，能夠捕捉到高速USB信號中的細微波動和瞬時變化，幫助工程師快速發現問題。

　　如何使用泰克TBS2074B進行USB信號測量？

　　使用泰克TBS2074B示波器進行USB信號測量時，首先需要連接待測信號。針對USB信號的特點，選擇合適的探頭是十分關鍵的。通常情況下，選擇適配USB接口的探頭，可以更方便地與設備進行連接，確保信號傳輸的準確性。連接后，打開示波器，選擇USB協議分析模式，TBS2074B會自動調整為適合USB信號的測量配置，準備開始數據采集。

　　在測量過程中，您可以通過示波器的多種功能來分析USB信號的不同參數。例如，使用波形視圖功能可以直觀地看到信號的時域波形，從而幫助您判斷信號的完整性和傳輸質量。如果發現信號有畸變或噪聲，TBS2074B的高級觸發功能能夠精確捕捉到異常事件，為故障診斷提供有力支持。

　　信號測量與分析技巧

　　對于USB信號的測量和分析，有一些技巧可以幫助您提高工作效率和測量的準確性。調整示波器的時基設置，使得USB信號波形能夠完整顯示，避免信號因時基過小或過大而丟失部分信息。選擇合適的觸發模式至關重要。TBS2074B示波器支持多種觸發模式，如邊沿觸發、脈沖寬度觸發等，可以幫助您鎖定特定的信號事件。通過合理的觸發設置，您可以準確捕捉到USB信號中的數據包、錯誤狀態或干擾現象。

　　TBS2074B還提供了波形記錄功能，使得用戶能夠捕捉到長時間的信號變化，尤其適用于分析長時間運行的USB設備。通過對波形記錄的回放，您可以詳細分析信號的波動情況，找到潛在的設計缺陷或干擾源。

　　TBS2074B的USB協議分析

　　如果您的測試需求不僅限于基本的信號測量，TBS2074B還支持USB協議分析。借助內置的協議解碼功能，TBS2074B能夠將USB信號轉換為可讀的協議層數據，幫助用戶分析信號中傳輸的數據內容。這對于開發者而言是一個非常實用的功能，特別是在進行USB設備調試時，協議分析可以讓您快速了解設備的通信狀態，提升調試效率。

　　除了對標準的USB2.0協議進行支持外，TBS2074B還可以通過額外的軟件插件擴展對USB3.0協議的支持，使其具備更強的測量能力。無論是在傳統的USB2.0設備測試，還是在高頻率、復雜信號的USB3.0設備測試中，TBS2074B都能夠提供精準的測量結果，為開發者提供可靠的工具。

　　USB信號測量中的常見問題及解決方案

　　在進行USB信號測量時，可能會遇到一些常見問題，如信號衰減、噪聲干擾、信號失真等。通過泰克TBS2074B示波器的一些功能，您可以輕松應對這些挑戰。

　　信號衰減與噪聲干擾

　　在高頻信號的測量中，信號衰減和噪聲干擾是不可避免的問題。為了解決這個問題，TBS2074B提供了多種濾波選項，能夠有效過濾掉噪聲信號，使得USB信號更加清晰。您還可以通過調節探頭的位置來優化信號的捕捉，從而減少干擾。

　　信號失真

　　當USB信號傳輸過程中存在失真時，可能會導致數據傳輸錯誤。TBS2074B的頻譜分析功能可以幫助您觀察信號的頻譜分布，從而判斷是否存在信號失真。如果發現頻譜中存在過多的高頻噪聲或其他異常現象，您可以通過調整系統設置或更換更合適的傳輸線來改善信號質量。

　　協議錯誤

　　在USB協議分析過程中，協議解碼功能幫助用戶識別數據包的傳輸狀態。某些情況下協議錯誤可能導致傳輸失敗或設備無法正常工作。TBS2074B的協議錯誤分析功能，可以快速診斷錯誤類型，并通過圖形化的方式顯示錯誤原因，幫助您進行快速修復。

　　無論是日常的USB設備調試，還是高頻率、高速信號的精密測量，泰克TBS2074B示波器都能為您提供強大的支持。它不僅僅是一臺簡單的示波器，更是一款功能強大的信號測量工具，能夠幫助工程師全面、準確地分析USB信號。通過合理利用TBS2074B的各項功能，您可以提升測試效率，減少調試時間，快速定位問題，確保USB設備的穩定運行。

　　如果您正在尋找一款能夠進行精準USB信號測量的工具，泰克TBS2074B無疑是您理想的選擇。借助它的強大功能和精準測量能力，您可以輕松應對各種復雜的測試需求，提升工作效率，確保您的電子設備在市場上擁有更強的競爭力。
