真有效值數字萬用表介紹

　　真有效值萬用表是一種電器測量工具，可以測量交流和直流電壓、電流、電阻、電容等參數。它與傳統的平均值型萬用表相比，采用了更為精準的測量方法，即RMS(均方根)檢測技術。所謂RMS檢測技術，是指將待測量電信號的一次平方和所測量時間段的長度的比值的平方根。

　　1.儀器原理

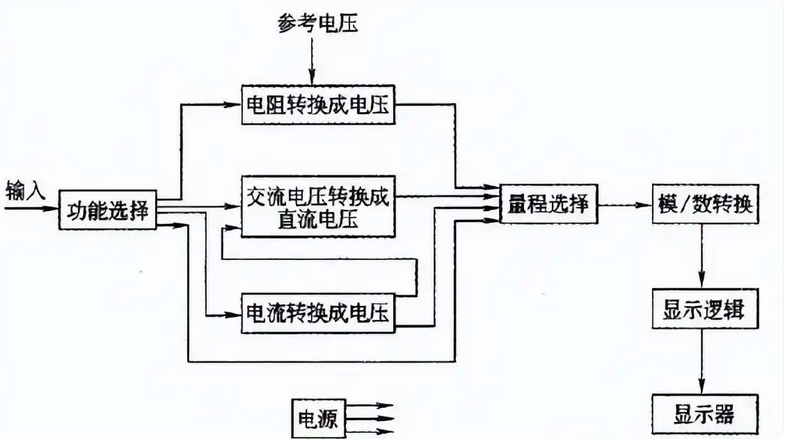

　　萬用表測量電壓、電流和電阻功能是通過轉換電路部分實現的，而電流、電阻的測量都是基于電壓的測量，也就是說數字萬用表是在數字直流電壓表的基礎上擴展而成的。轉換器將隨時間連續變化的模擬電壓量變換成數字量，再由電子計數器對數字量進行計數得到測量結果，再由譯碼顯示電路將測量結果顯示出來。

　　真有效值數字萬用表則是采用了內部的方波發生器，將待測量的非正弦波形電信號轉換為相似的方波信號，再進行數字化處理。通過對數字化的方波信號進行平方、積分、開方等計算，即可得到真有效值。

　　2.選型要點

　　1.精度：精度越高，測量越準確。小數值測量時，高精度萬用表是首選。

　　2.分辨率：顯示屏上能展現的最小數值變化量。對于微弱信號或精密測量，高分辨率至關重要。

　　3.信號特點：真有效值測量適合復雜電路，而平均值測量則適用于純正弦波信號。真有效值萬用表能準確、實時測量各種交流波形的有效值，無須考慮波形參數和失真，特別是畸變波形的信號，如方波、三角波、鋸齒形波，只有真有效值儀表才能準確測量。

　　4.安全性：過載、短路保護及CAT安全等級都是保障。自動斷電、蜂鳴報警等安全功能也必不可少。

　　5.功能與拓展性：除了基本測量，現代萬用表還有電容、電感等附加功能。數據記錄、傳輸及與其他設備連接的能力也需考慮。

　　6.測量設置：自動檔可自動選擇測量范圍；手動檔為手動選擇測量范圍。

　　3.注意事項

　　1.?選擇正確的測量檔位?：在使用數字萬用表進行測量前，必須確保選擇正確的測量檔位。

　　2.?避免超過量程?：在測量電壓和電流時，應確保所測量的值在萬用表的量程范圍內。如果不知道大致范圍，應先選擇最高檔位進行測量，然后再根據測量結果調整到合適的檔位。

　　3.?安全操作?：在使用萬用表時，要確保電路處于斷開狀態，避免帶電操作。特別是在測量高電壓或大電流時，不能帶電轉動轉換開關，以防止電弧損壞萬用表。

　　4.?正確使用表筆?：測量時不要用手直接觸摸表筆的金屬部分，以避免觸電和影響測量準確性。在測量電阻時，不要用手觸及元件的兩端，以免人體電阻與被測電阻并聯，導致測量結果不準確。

　　5.?保持儀表清潔干燥?：在使用和存放萬用表時，應避免潮濕和進水，保持儀表的清潔和干燥，以延長其使用壽命。

　　6.?定期檢查儀表狀態?：在使用前，應檢查萬用表的外觀和連接插座的絕緣性，確保儀表沒有損壞。如果發現異常，應停止使用并進行檢修。

　　7.?避免磁場干擾?：在使用萬用表時，應盡量避免強外部磁場的干擾，以防止測試結果出現偏差。
