泰克TBS2074B示波器DDR信號測試要點

　　在現代電子產品中，DDR（DoubleDataRate）內存已廣泛應用于各種設備中，包括計算機、智能手機、嵌入式系統等。隨著數據傳輸速度和內存容量的不斷提高，DDR信號的質量與穩定性直接影響著系統的性能。因此，如何精準地進行DDR信號測試成為了電子工程師的一個重要課題。

　　在進行DDR信號測試時，使用合適的示波器是至關重要的。而泰克TBS2074B示波器，以其出色的性能和易用的操作界面，成為了工程師們進行DDR信號分析的重要工具。本文將圍繞如何使用泰克TBS2074B示波器對DDR信號進行測試，分享一些實用的技巧與要點，幫助您更高效地完成測試工作。

　　1.理解DDR信號的特點

　　DDR內存在數據傳輸過程中，具有高速、低功耗、高帶寬等特點。與傳統的內存技術相比，DDR技術的傳輸速度更快，但也因此對信號的質量要求更高。在實際的設計和測試中，DDR信號常常包括時鐘信號、數據線、命令/地址線等。每一條信號線的質量和穩定性都直接影響到內存的工作性能，因此需要對每一條信號進行精確的測試。

　　在進行DDR信號測試時，工程師必須了解其傳輸?shù)臅r(shí)序特性。通過分析不同信號線之間的時序關系，判斷信號的干擾、反射和其他問題，以確保信號的完整性和準確性。

　　2.使用泰克TBS2074B示波器進行DDR信號測試

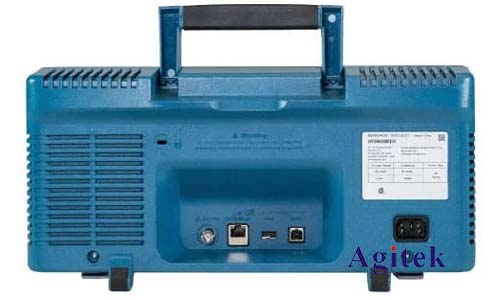

　　泰克TBS2074B示波器是一款四通道數字示波器，最大帶寬為70MHz，采樣率為1GSa/s，非常適合進行高速信號的測試。它能夠精準捕捉和分析DDR信號的波形，并提供豐富的分析工具，幫助工程師快速識別信號中的潛在問題。

　　2.1設置適當?shù)臅r(shí)間基準和觸發條件

　　在進行DDR信號測試時，正確設置示波器的時間基準和觸發條件非常關鍵。由于DDR信號的傳輸速度極快，因此需要選擇合適的時間基準以確保信號的精確顯示。通常情況下，建議選擇較短的時間基準，以便觀察到信號的細節部分。

　　觸發條件也非常重要。由于DDR信號的傳輸是基于時鐘信號的，因此設置合適的觸發條件（如上升沿觸發、下降沿觸發等）可以幫助工程師鎖定感興趣的信號部分，避免信號過于模糊或者無法捕獲。

　　2.2利用DDR信號解碼功能

　　泰克TBS2074B示波器提供了DDR信號解碼功能，這對于進行高效的DDR信號測試至關重要。通過解碼功能，示波器能夠?qū)?fù)雜的信號波形轉換為易于理解的命令、地址和數據等信息，極大地提高了測試的準確性和效率。

　　在測試過程中，工程師可以通過解碼功能實時查看DDR信號的時序信息，幫助識別信號之間的關系，并快速判斷潛在問題。例如，如果在DDR信號中出現了時序錯誤或者數據錯誤，示波器的解碼功能會實時顯示這些問題，幫助工程師定位問題所在。

　　2.3查看信號的波形和誤差分析

　　泰克TBS2074B示波器配備了高分辨率的顯示屏，能夠清晰地顯示出DDR信號的波形。通過觀察波形，工程師可以識別出信號中可能存在的噪聲、畸變、反射等問題。

　　在進行DDR信號測試時，除了觀察信號波形外，還需要進行誤差分析。泰克TBS2074B示波器提供了自動測量功能，可以實時顯示波形的上升時間、下降時間、信號幅度等參數。通過這些參數，工程師可以判斷信號是否符合設計要求，并進行相應的調整和優化。

　　3.常見的DDR信號問題及其排查方法

　　在進行DDR信號測試時，常見的信號問題包括信號波形失真、時序錯誤、信號反射等。泰克TBS2074B示波器能夠幫助工程師快速識別這些問題，并提供相應的解決方案。

　　3.1信號失真

　　信號失真是指信號波形發生變化，導致信號的形態不再符合預期。常見的原因包括PCB布局不合理、線路長短不一致、信號干擾等。使用泰克TBS2074B示波器時，工程師可以通過觀察波形的失真程度來判斷問題，并進一步檢查電路設計和布局。

　　3.2時序錯誤

　　時序錯誤是指信號在傳輸過程中未能按照正確的時序進行工作，導致數據傳輸錯誤。通過使用泰克TBS2074B示波器的解碼功能，工程師可以清楚地看到時序錯誤的位置，并根據解碼結果調整時鐘、命令或數據線的時序。

　　3.3信號反射

　　信號反射是由于信號線阻抗不匹配或者信號傳輸線路不穩定引起的。信號反射會導致信號的畸變，影響數據傳輸?shù)臏?zhǔn)確性。通過使用泰克TBS2074B示波器，工程師可以觀察到信號的反射現象，并通過調整線路設計或者使用適當?shù)淖杩蛊ヅ潆娐穪斫鉀Q這一問題。
