吉時利數字源表恒壓模式測試方法

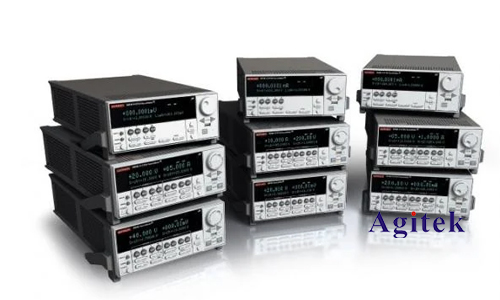

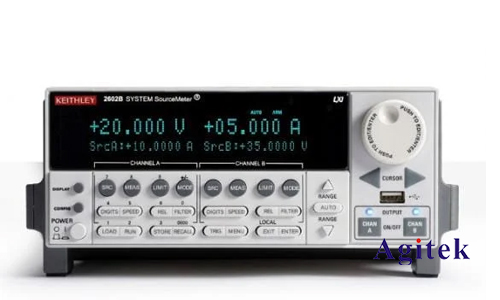

　　在現代電子測試領域，吉時利數字源表以其高精度、高穩定性和多功能性，成為研究人員和工程師的得力工具。無論是在實驗室中進行精密測量，還是在工業生產中進行質量控制，吉時利數字源表都能以卓越的性能滿足各種需求。而其恒壓模式（ConstantVoltageMode，CV模式）更是為電壓控制型測試提供了完美的解決方案，尤其是在對電壓敏感的電子元件測試中，發揮著不可替代的作用。

　　什么是恒壓模式？

　　恒壓模式是指在測試過程中，數字源表能夠以預設的電壓值為基準，自動調節輸出的電流，確保電壓始終保持恒定。這種方式特別適用于需要嚴格控制電壓的場景，例如二極管、LED、電池和傳感器等元件的測試。在這些應用中，電壓的穩定性直接關系到測試結果的準確性，而吉時利數字源表的恒壓模式正是為此而設計。

　　吉時利數字源表恒壓模式的優勢

　　高精度：吉時利數字源表的恒壓模式能夠以極高的精度維持預設電壓，通常可達微伏級的分辨率，確保了測試數據的準確性。

　　高穩定性：即使在負載變化的情況下，恒壓模式也能保持輸出電壓的穩定性，避免因外部干擾而導致的測試誤差。

　　多功能性：吉時利數字源表支持多種測試模式，包括恒流模式和恒壓模式，用戶可以根據測試需求靈活切換，滿足不同場景的應用。

　　智能化操作：通過內置的編程功能和豐富的接口，吉時利數字源表可以與其他測試設備無縫集成，實現自動化測試流程，顯著提高測試效率。

　　應用領域

　　吉時利數字源表的恒壓模式在多個領域中得到廣泛應用：

　　半導體器件測試：用于測試二極管、晶體管等器件的I-V特性曲線，確保其性能符合設計要求。

　　電池與儲能設備測試：在電池充放電測試中，恒壓模式可用于模擬實際工作條件，評估電池的容量、內阻和循環壽命。

　　傳感器與執行器測試：通過恒壓模式，可以精確測量傳感器的靈敏度和線性度，確保其在各種應用場景中的可靠性。

　　如何選擇適合的恒壓測試方案？

　　在實際應用中，選擇合適的測試方案取決于具體的測試需求。例如，測試高阻抗元件時，需要確保數字源表的輸出電流足夠小，以避免損壞被測元件；而測試低阻抗元件時，則需要更高的電流輸出能力。吉時利數字源表提供了廣泛的量程選擇，用戶可以根據被測元件的特性調整源表的輸出參數，確保測試過程的安全性和準確性。

　　通過吉時利數字源表的恒壓模式，用戶不僅可以獲得高精度的測試結果，還能顯著提升測試效率，節省時間和資源。無論是科研機構還是工業企業，都能從中受益。

　?。ùm(xù)）

　　吉時利數字源表恒壓模式的測試方法與實際應用

　　在上一部分中，我們探討了吉時利數字源表恒壓模式的特點與優勢。我們將詳細介紹如何實際應用該模式進行測試，并通過具體案例展示其操作流程和實際效果。

　　恒壓模式測試的基本步驟

　　使用吉時利數字源表的恒壓模式進行測試，通?？梢苑譃橐韵聨讉€步驟：

　　初始化設置

　　連接測試設備：將吉時利數字源表通過適當?shù)慕涌冢ㄈ鏐NC或SC兩端口）連接到被測元件。

　　開啟設備并進入恒壓模式：通過前面板或編程方式選擇恒壓模式（CV模式）。

　　配置輸出電壓：根據被測元件的特性，設置所需的輸出電壓值。

　　測試參數設置

　　設置保護電流：為了防止被測元件過流損壞，需要設定一個最大允許電流值。

　　配置測量范圍：根據被測元件的預期電流范圍，選擇適當?shù)臏y量量程，以獲得最佳測量精度。

　　啟用數據記錄功能：如果需要保存測試數據，可以配置源表的數據存儲功能，設置采樣頻率和存儲位置。

　　執行測試

　　啟動測試：按下“輸出”按鈕，源表將開始以恒定電壓輸出，并測量對應的電流值。

　　監控測試過程：通過顯示屏或外部監控工具，實時查看電壓和電流的變化情況，確保測試過程符合預期。

　　數據處理與分析

　　保存測試數據：測試完成后，將數據導出到電腦或其他存儲設備中，方便后續分析。

　　分析測試結果：通過專業的數據分析軟件，生成I-V曲線或相關圖表，評估被測元件的性能參數。

　　實際應用案例：LED器件的I-V特性測試

　　以LED器件的I-V特性測試為例，吉時利數字源表的恒壓模式可以幫助用戶快速獲取準確的測試結果。以下是具體的測試流程：

　　連接電路

　　將LED器件與吉時利數字源表通過適當?shù)慕涌谶B接，確保電路的正確性和安全性。

　　設置測試參數

　　設置恒壓模式，輸出電壓從0V開始，逐步增加到LED的閾值電壓。

　　設置保護電流為10mA，以避免LED因過流而損壞。

　　配置測量量程為1mA至10mA，確保測量精度。

　　執行測試

　　啟動測試后，源表將按照預設的電壓步進值，逐步增加電壓并測量對應的電流值。

　　數據分析

　　通過測試數據，可以繪制出LED的I-V特性曲線，觀察其開啟電壓、工作電流等關鍵參數，從而評估LED的質量和性能。

　　提高測試效率的建議

　　自動化測試：利用吉時利數字源表的編程功能，編寫測試腳本，實現自動化測試流程，顯著減少手動操作的時間和精力。

　　優化測試參數：根據被測元件的特性，合理設置輸出電壓和保護電流，避免因參數設置不當而導致的測試誤差或設備損壞。

　　定期校準：為了確保測試結果的準確性，建議定期對吉時利數字源表進行校準，保持其性能的穩定性和可靠性。

　　通過本文的介紹，相信讀者已經對吉時利數字源表的恒壓模式有了更深入的了解。無論是科研機構還是工業企業，掌握這一測試方法都將顯著提升測試效率和數據質量，為您的工作帶來更大的便利和價值，如果您有更多疑問或需求可以關注西安安泰測試哦！非常榮幸為您排憂解難。
