使用TH2851測試產品Q(chēng)值，判斷產品是否優劣品

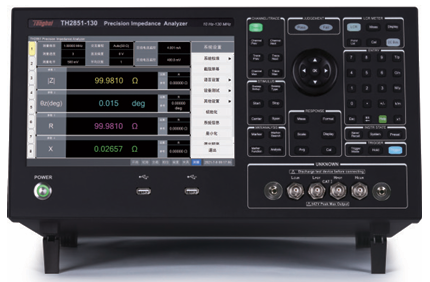

　　TH2851系列阻抗分析儀是常州同惠電子采用當前國際先進的自動平衡電橋原理研制成功的新一代阻抗測試儀器，為國產阻抗測試儀器的最新高度。

　　TH2851系列阻抗分析儀徹底改變了傳統國產儀器復雜繁瑣的操作界面，基于Windows10操作系統，實現了全電腦化操作界面，讓測試更智能、更簡便。

　　TH2851系列阻抗分析儀也徹底超越了國外同類儀器120MHz的頻率瓶頸；解決了國外同類儀器只能分析、無法單獨測試的缺陷；中英文操作界面也解決了國外儀器僅有英文界面的尷尬；采用單測和分析兩種界面，讓測試更簡單。

　　快達2.5ms的測試速度、及高達40MΩ的阻抗測試范圍可以滿足元件與材料的測量要求，特別有利于低損耗(D)電容器和高品質因數(Q)電感器的測量。四端對的端口配置方式可有效消除測試線電磁耦合的影響，將低阻抗測試能力的下限比常規五端配置的儀器向下擴展了十倍。

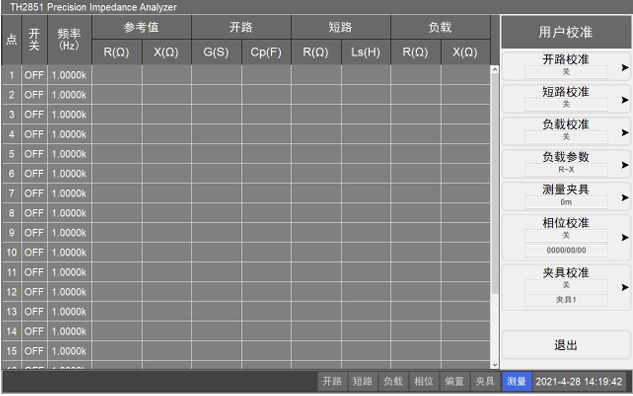

　　儀器測試前，進行開路和短路的全頻率清零

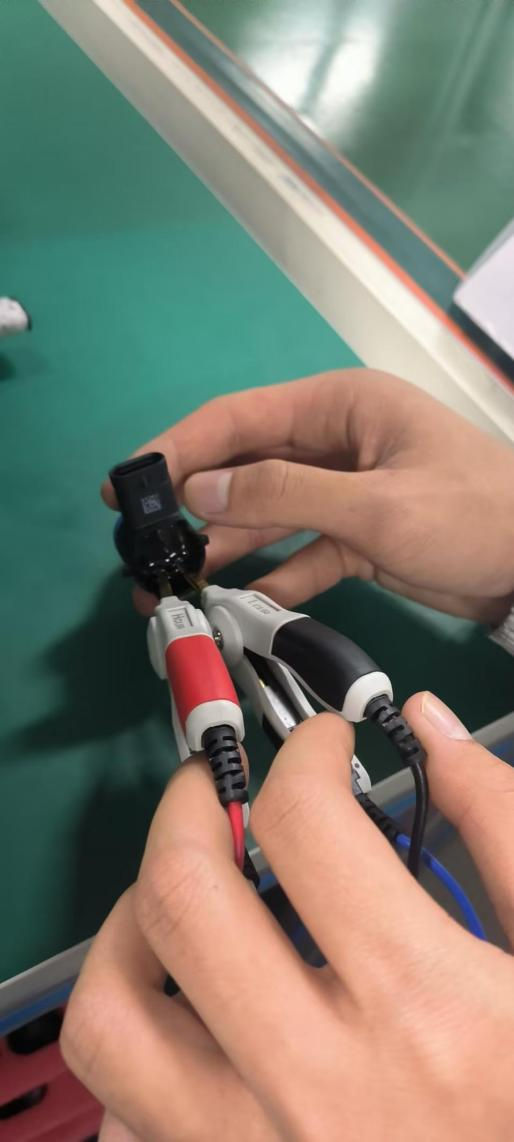

　　客戶產品為紅外傳感器，高低端通過插針引出，使用夾具正確連接即可

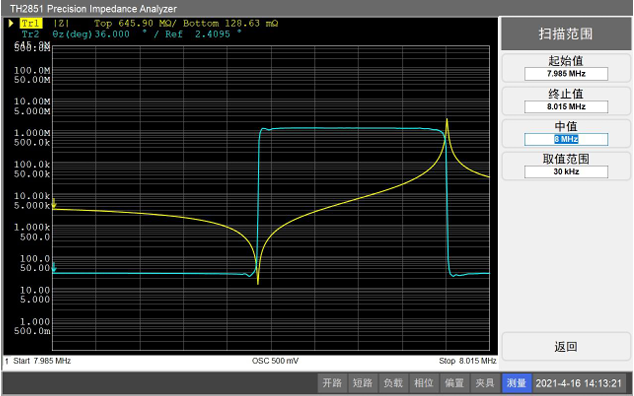

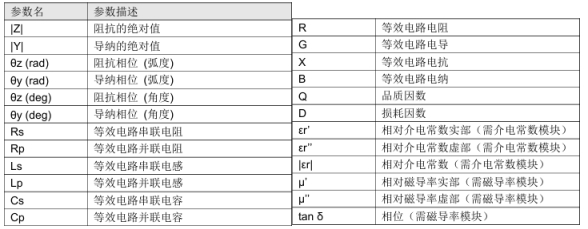

　　設置測試Cp-Q值、起始頻率，修改坐標軸為對數，方便觀察

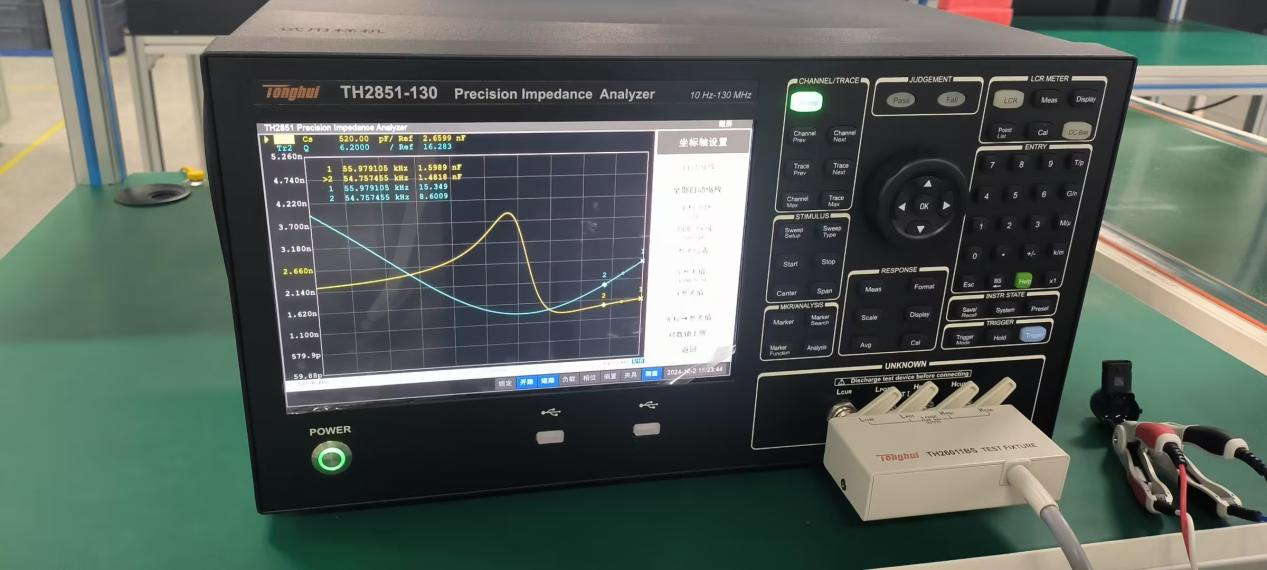

　　取一個經過測試的優良品，獲得正確曲線，以及Q值，記錄曲線。

　　（測試起始頻率范圍從1KHz-100KHz）：

　　更換已知的不良品進行測試，得出在同樣的頻率范圍內，不良品的曲線趨勢與Q值（超出客戶允許的波動范圍）對比優良品都有顯著差異。

　　幫助客戶在產線上快速區分產品優劣。

　　指導客戶使用儀器操作，客戶對測試結果滿意
