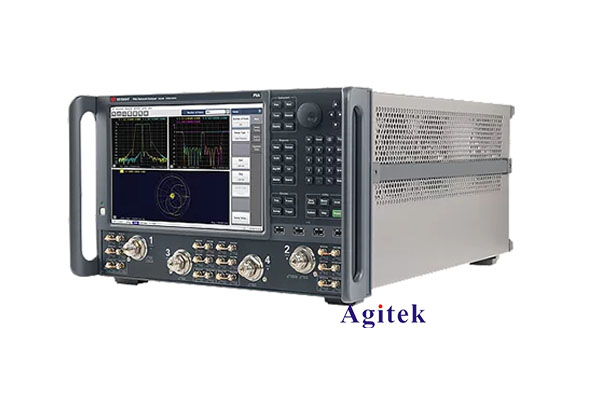

是德E5080B矢量網絡分析儀測量S參數

在現代電子工程和通信領域，射頻（RF）和微波組件的測量至關重要。在這一過程中，矢量網絡分析儀（VNA）發揮了不可或缺的作用，尤其是是德（Keysight）公司的E5080B系列矢量網絡分析儀。這款設備不僅性能卓越，還有助于快速、準確地測量散射參數（S參數），為工程師提供了強大的工具來優化設計和確保組件的可靠性。

 什么是S參數？

S參數是一組描述線性網絡行為的復雜數，通常用于高頻電路。簡單來說，S參數可以幫助我們理解信號在網絡中如何傳播、反射和傳輸。常見的S參數包括S11（輸入反射系數）、S21（傳輸系數）、S12（反向傳輸系數）和S22（輸出反射系數）。通過S參數，我們可以評估組件的匹配、增益和隔離等重要指標。

 是德E5080B的主要特點

1. 寬頻帶：E5080B支持從 9 kHz 到 9 GHz（可選到 27 GHz）的寬頻測量范圍，適用于各種應用，如無線通信、雷達和 microwave 組件等。

2. 高精度：該設備采用先進的測量技術，其內置的高質量校準方法確保了測量的準確性和一致性。

3. 用戶友好的界面：E5080B配備直觀的觸摸屏操作界面，使用戶可以輕松操作和設置測量參數，極大地提高了工作效率。

4. 多種測量模式：支持多種測量模式，包括阻抗測量、增益測量和相位測量，適合不同的測試需求。

5. 智能自動化：集成了自動化測試功能，節省了手動操作的時間，使得重復性的測量更加高效。

 如何使用E5080B測量S參數

測量S參數的過程通常包括以下幾個步驟：

1. 連接設備：在進行測量之前，需要將被測器件通過適配器正確連接到E5080B的測試端口上。確保連接穩固，以避免測量誤差。

2. 選擇校準方法：E5080B提供多種校準方法，如SOLT（短路、開放、負載和透射）校準，用戶應根據被測件的特性選擇合適的校準類型，以提高測量的準確性。

3. 進行校準：校準是確保測量準確性的關鍵步驟。根據設備反饋，用戶需要分別連接校準標準（短路、開放、負載）并按指示進行校準。

4. 設置測量參數：在校準完成后，用戶需設置測量頻率范圍、功率等參數。E5080B允許用戶靈活調整參數以適應不同的測試需求。

5. 開始測量：完成上述步驟后，用戶可以啟動測量并觀察S參數結果。結果將以圖形和數值的形式顯示，方便分析和記錄數據。

6. 數據分析與記錄：測量完成后，用戶可以利用E5080B提供的圖表和數據分析功能，對測量結果進行深入分析。該設備還支持將數據導出到電腦進行進一步處理。

 E5080B在實際應用中的優勢

隨著5G和工業物聯網（IIoT）的快速發展，市場對高性能RF和微波組件的需求日益增加。是德E5080B憑借其優異的性能和靈活性，能夠滿足各種應用場景的需求。

- 通信領域：在研發5G基站和射頻組件時，E5080B提供準確的S參數測量，幫助工程師調試和優化設計。

- 汽車電子：隨著汽車智能化的加速，E5080B可以在汽車?yán)走_(dá)和無線通信模塊的測試中發揮重要作用。

- 學術研究：許多科研機構使用E5080B進行射頻器件研究與開發，以確保實驗結果的可靠性。

是德E5080B矢量網絡分析儀憑借其卓越的性能、用戶友好的操作和高效的測量能力，成為了電子工程師和研究人員在S參數測量中的得力助手。通過準確測量S參數，用戶能夠優化設計、提高產品質量，為不斷變化的技術需求做好準備。對于任何希望在射頻和微波領域取得成功的人來說，E5080B都是一個不可或缺的重要工具。
