LCR測試儀串聯和并聯模式的選擇使用指南
在電子測試和測量領域，LCR測試儀（電感、電容和電阻測試儀）是一個不可或缺的工具。LCR測試儀能夠幫助工程師和技術人員對組件進行準確的參數測量，從而保證電路的性能和穩定性。這篇文章將探討在使用LCR測試儀時，如何選擇串聯或并聯模式及其應用場景。
一、LCR測試儀簡介

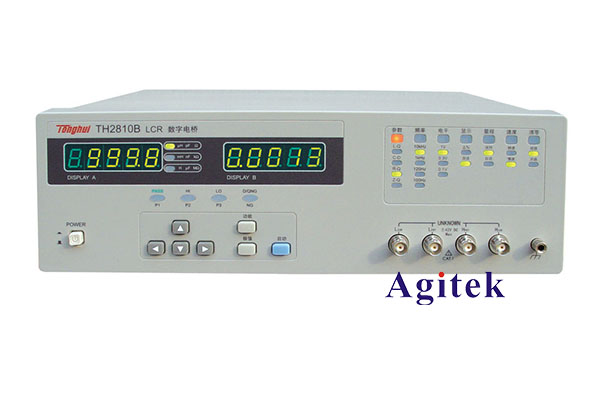

LCR測試儀是一種專門用于測量電子元件（如電感、電容和電阻）的儀器。它通過施加特定頻率的交流信號，來測量元件的阻抗，從而計算出電感或電容值。根據測試方式的不同，LCR測試儀一般具有串聯模式和并聯模式兩種測量選擇。
二、串聯模式與并聯模式的區別
1. 串聯模式
在串聯模式下，測試信號通過待測元件和假設的串聯電阻（Rs）以及電感（Ls）/電容（Cs）連接。使用這種模式時，測量的是總阻抗的串聯組合。這種模式通常適用于主要對元件的電流特性和頻率響應感興趣的情況。
- 優點：
- 測量的結果反映了元件在實際電路中串聯連接時的表現。
- 適合用于高頻應用，可以較好地捕捉到寄生參數的影響。
- 適用場景：
- 測量直流電阻較低的電感元件。
- 測量高Q值的元件，特別是在射頻設計中。
2. 并聯模式
在并聯模式下，測試信號施加在待測元件和假設的并聯電阻（Rp）以及電感（Lp）/電容（Cp）上。這種模式主要用于測量元件在并聯電路中的行為，關注的是其電壓特性和負載影響。
- 優點：
- 可以更好地模擬實際電路中并聯連接的效果。
- 對于高電容值的測量，能夠提供更高的準確性。
- 適用場景：
- 測量高電阻值的電容元件。
- 測量并聯電路中的電感和電容，尤其在電源設計和濾波器設計中。
三、選擇使用的建議
在選擇LCR測試儀的串聯或并聯模式時，需要考慮以下因素：
1. 測試目標：明確您想要測量的電性參數。例如，如果關注電壓和負載特性，就應選擇并聯模式；如果集中在電流和頻率特性上，則應選擇串聯模式。
2. 組件特性：不同類型的電子元件在不同模式下的表現可能有顯著差異。例如，電感在高頻和高Q值的測試中表現出色，適合串聯模式；而電容在高電壓和高阻抗環境下可能更適合并聯模式。
3. 測試頻率：在選擇模式時，測試頻率也是一個重要因素。在高頻應用中，寄生參數的影響會更加明顯，通常需要選擇與實際應用場景相符的模式進行測試。
4. 環境因素：如果測量環境的溫度、濕度或機械振動等條件可能影響測試結果，應考慮選擇更能反映實際工作條件的模式。
選擇合適的LCR測試儀模式對于確保測試結果的準確性和可靠性至關重要。理解串聯和并聯模式的基本原理，以及它們各自的優缺點，可以幫助工程師在不同的應用場景中做出更明智的決策。無論是進行研發、生產測試還是故障分析，正確選擇LCR測試儀的測量模式將為您的電子設計和測試工作提供有力支持。
如果您對LCR測試儀的使用或其他相關方面有更多疑問，歡迎隨時交流和探討。
