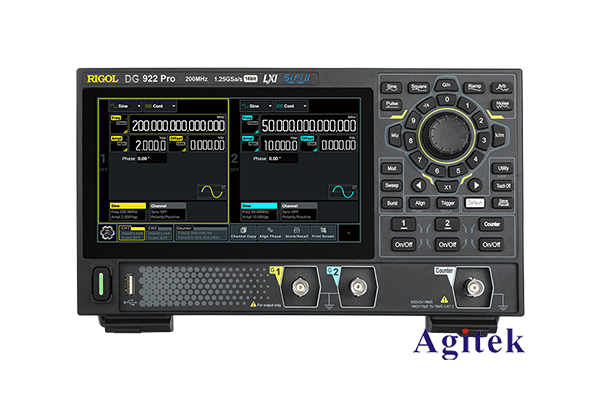

如何使用普源DG922 Pro函數/任意波形發生器調出脈沖波形？

在現代電子實驗和設計中，函數/任意波形發生器是不可或缺的工具。普源DG922 Pro作為一款高性能的函數發生器，以其豐富的波形輸出和靈活的參數設置而受到廣泛歡迎。本文將詳細介紹如何利用普源DG922 Pro調出脈沖波形，幫助您更好地進行電子實驗和信號測試。

1. 解脈沖波形

脈沖波形是一種非連續的信號，其特點是具有特定的寬度和周期。在電子電路中，脈沖信號常用于觸發、計時和控制等應用。調出脈沖波形的關鍵在于正確設置其頻率、占空比和幅度。

2. 準備工作

在開始之前，請確保您已經準備好以下設備和工具：

普源DG922 Pro函數/任意波形發生器

適配的電源線

示波器（可選，用于觀察輸出波形）

連接線

3. 連接設備

電源連接：將DG922 Pro連接到電源，并打開電源開關。

信號輸出連接：使用連接線將DG922 Pro的輸出端口連接到負載或示波器的輸入端口。

4. 設置脈沖波形

步驟一：選擇波形類型

打開DG922 Pro的操作界面，通常會有一個菜單選項用于選擇波形類型。

在菜單中選擇“脈沖”或“Pulse”波形。

步驟二：設置頻率

在脈沖設置界面，找到“頻率”選項。

輸入所需的頻率值。頻率決定了脈沖的周期，通常以赫茲（Hz）為單位。

步驟三：設置占空比

在脈沖設置中，找到“占空比”選項。

輸入一個值（通常在0%到100%之間）。占空比是脈沖信號高電平持續時間與總周期的比例。例如，占空比為50%表示脈沖高電平和低電平各占一半的時間。

步驟四：設置幅度

在設置界面中，找到“幅度”選項。

輸入所需的輸出幅度，通常以伏特（V）為單位。幅度決定了脈沖的高電平電壓值。

5. 輸出波形

完成以上設置后，確保所有參數正確無誤。

啟動輸出功能，DG922 Pro將開始輸出您設置的脈沖波形。

如果使用示波器，可以觀察到脈沖波形的實際輸出情況。

6. 調整與優化

在實驗過程中，您可能需要根據實際情況對脈沖波形進行調整：

改變頻率：如果需要不同的脈沖周期，可以調整頻率。

調整占空比：對于某些應用，可能需要改變脈沖的高低電平時間比。

修改幅度：根據負載的需求，可以適當調整輸出幅度。

7. 注意事項

在進行設置時，務必遵循設備的操作手冊，確保輸入?yún)?shù)在設備的工作范圍內。

在連接負載時，注意負載的電壓和電流規格，避免損壞設備。

通過以上步驟，您可以方便地使用普源DG922 Pro函數/任意波形發生器調出所需的脈沖波形。這款設備不僅操作簡單，而且功能強大，是電子工程師和愛好者進行信號生成和測試的理想選擇。掌握脈沖波形的調出技巧，將為您的電子實驗帶來更多的便利和可能性。希望本文對您有所幫助，祝您在電子探索的道路上不斷取得新進展！
