如何使用普源DG5351函數信號發生器輸出方波波形？

在電子測試和信號生成領域，函數信號發生器是不可或缺的工具。普源DG5351函數信號發生器以其高精度和多功能性，受到廣大工程師和實驗室的青睞。本文將詳細介紹如何使用DG5351輸出方波波形，幫助您充分發揮該設備的性能。

1. 普源DG5351函數信號發生器簡介

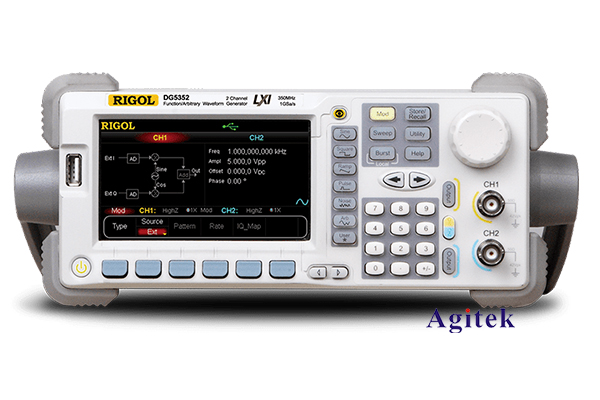

普源DG5351是一款高性能的函數信號發生器，具備多種波形輸出功能，包括正弦波、方波、三角波和鋸齒波等。它的頻率范圍廣泛，適合各種不同的測試需求。DG5351不僅操作簡便，還支持多種輸出幅度和偏置設置，能夠滿足不同應用場景的要求。

2. 輸出方波波形的步驟

步驟一：連接設備

在開始之前，請確保您已將DG5351與測試設備（如示波器或電路板）正確連接。將信號輸出端口連接到您的測試設備上，確保連接穩定，以避免信號干擾。

步驟二：開啟設備

打開普源DG5351函數信號發生器的電源，等待設備啟動。設備啟動后，您將看到主界面，顯示當前的波形類型和參數設置。

步驟三：選擇方波波形

在設備主界面上，您可以通過旋轉選擇編碼器或使用觸摸屏選擇波形類型。找到并選擇“方波”選項。DG5351通常會提供多種波形選項，您只需點擊或旋轉到“方波”并確認選擇。

步驟四：設置頻率和幅度

選擇方波后，您需要設置輸出頻率和幅度：

頻率設置：根據您的測試需求，使用旋轉編碼器或輸入數字來調整方波的頻率。DG5351支持0.1 Hz到30 MHz的頻率范圍，您可以選擇合適的頻率進行測試。

幅度設置：接下來，設置方波的輸出幅度。您可以根據需要選擇合適的電壓幅度，通常范圍為0到20 Vpp（峰峰值）。確保幅度設置在您的測試設備可以承受的范圍內。

步驟五：配置占空比

方波的一個重要參數是占空比（Duty Cycle），它決定了信號在一個周期內高電平與低電平的比例。在DG5351中，您可以調整占空比，通常范圍從1%到99%。根據具體應用需求，設置合適的占空比。

步驟六：啟用輸出

完成上述設置后，您可以啟用輸出。找到“輸出”按鈕，點擊它以激活信號輸出。此時，您可以在連接的測試設備上觀察到輸出的方波波形。

步驟七：監測和調整

在輸出方波的過程中，您可以實時監測信號的波形和參數。如果發現波形不符合預期，可以返回設置界面進行調整。例如，您可以微調頻率、幅度或占空比，以獲得理想的輸出信號。

3. 注意事項

在使用普源DG5351輸出方波波形時，有幾點需要注意：

輸出負載：確保輸出負載在設備的承受范圍內，以防止損壞設備。

環境干擾：在高頻測試中，盡量減少環境干擾，確保測試結果的準確性。

設備冷卻：長時間運行時，設備可能會發熱，保持適當的通風以延長設備壽命。

普源DG5351函數信號發生器是一款功能強大的信號生成工具，能夠輕松輸出各種波形，包括方波。通過上述步驟，您可以快速設置和輸出所需的方波波形。無論是在實驗室研究、產品開發還是教育培訓中，DG5351都能為您提供可靠的信號源。希望本文能夠幫助您更好地使用普源DG5351，實現高效的信號測試與分析。
