示波器的時基怎么調？詳解與技巧

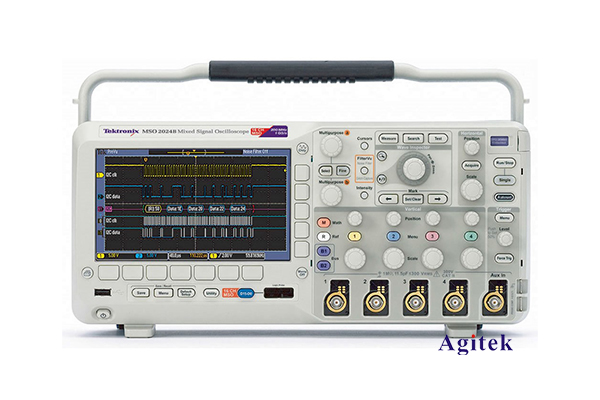

示波器作為電子測試與測量的基本工具，廣泛應用于電路設計、故障排查以及信號分析等領域。在使用示波器時，調整時基是一個至關重要的步驟。本文將深入探討如何調節示波器的時基，以便用戶能夠更好地觀察和分析信號波形。

什么是時基？

時基（Time Base）是示波器中用來控制水平軸（時間軸）單位的設置。它決定了每個水平格表示的時間長度，通常以秒（s）、毫秒（ms）、微秒（μs）等為單位。合理的時基設置可以幫助用戶清晰地觀察到信號的波形特征，及時發現問題。

為什么需要調整時基？

信號頻率的不同：不同的信號頻率需要不同的時基設置。例如，低頻信號可能需要較長的時間基，而高頻信號則需要較短的時間基。

波形細節的觀察：時基的調整可以幫助用戶更好地觀察波形的細節，比如上升沿、下降沿、波形的周期等。

避免波形重疊：如果時基設置不當，波形可能會在屏幕上重疊，導致無法清晰分辨波形特征。

如何調整示波器的時基？

步驟一：連接信號源

首先，將待測信號源連接到示波器的輸入通道。確保連接良好，以得到準確的測量結果。

步驟二：選擇合適的時基范圍

初步設置：根據信號的預估頻率，選擇一個大致合適的時基范圍。例如，如果信號頻率在1kHz左右，可以選擇1ms/div的時基。

微調設置：觀察波形后，根據需要調整時基。如果波形過于密集，可以選擇更長的時基（如2ms/div或5ms/div）；如果波形過于稀疏，可以選擇更短的時基（如500μs/div或100μs/div）。

步驟三：觀察波形特征

在調整好時基后，仔細觀察波形的各個特征。注意波形的周期、幅度、上升時間和下降時間等。如果需要進一步的分析，可以使用示波器的測量功能，獲取更準確的數據。

步驟四：保存設置（如有需要）

如果你對當前的設置感到滿意，可以選擇將設置保存，方便下次使用。

調整時基的小技巧

使用觸發功能：在調整時基時，使用觸發功能可以幫助穩定波形，使觀察更加清晰。選擇合適的觸發邊緣和觸發模式（邊緣觸發、脈寬觸發等）可以有效改善波形顯示。

逐步調整：在觀察波形時，可以逐步微調時基設置，避免一次性調整過大，導致無法看到波形細節。

結合垂直控制：時基和垂直控制（如電壓范圍）是相輔相成的，合理調整垂直控制可以使波形更易于觀察，提高測量的準確性。

調整示波器的時基是使用示波器的基礎技能之一。通過合理的時基設置，用戶可以更清晰地觀察信號波形，準確分析信號特征。希望本文的介紹能幫助您在使用示波器時更有效地調整時基，提升工作效率。無論是在實驗室、生產線還是維修現場，掌握時基調整的技巧，都會讓您的測量工作事半功倍。
