普源DHO5058示波器如何顯示雙綜功能？

在現代電子測試與測量領域，示波器是不可或缺的重要工具。普源DHO5058示波器憑借其卓越的性能和豐富的功能，成為了眾多工程師和技術人員的首選。本文將詳細介紹普源DHO5058示波器如何實現雙綜功能，并闡述其在實際應用中的重要性。

一、普源DHO5058示波器簡介

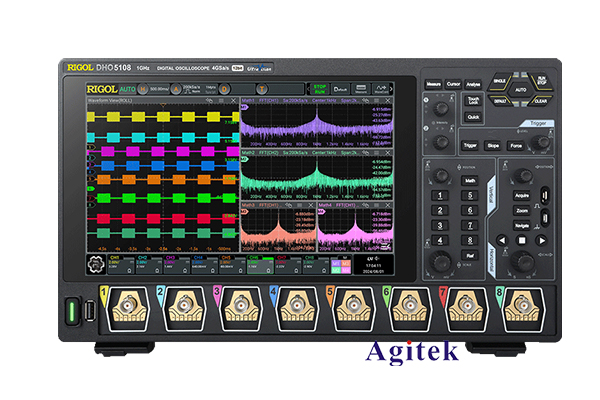

普源DHO5058示波器是一款高性能的數字存儲示波器，具備多種測量功能，廣泛應用于電子工程、教育科研等領域。其主要特點包括高帶寬、高采樣率、豐富的觸發模式和強大的存儲能力。其中，雙綜功能是其一項特別受歡迎的特色，能夠同時顯示兩個信號波形，為用戶提供更全面的分析視角。

二、雙綜功能的定義

雙綜功能是指示波器能夠同時顯示兩個不同信號的波形，使用戶能夠?qū)Ρ群头治鲞@兩個信號的特性。對于許多應用場景而言，雙綜功能不僅可以提高工作效率，還能幫助工程師快速判斷電路設計的合理性和信號之間的關系。

三、如何在普源DHO5058示波器上顯示雙綜功能

1. 連接信號源

首先，您需要將兩個信號源分別連接到普源DHO5058示波器的輸入通道。一般情況下，可以選擇通道1和通道2進行連接。確保連接良好，以避免信號失真。

2. 選擇通道

在示波器的界面上，您可以通過按下“CH1”和“CH2”按鈕來選擇要顯示的通道。確保兩個通道的狀態均為“開啟”，這樣才能在屏幕上同時顯示兩個波形。

3. 調整時間基準和電壓范圍

為了更好地觀察到兩個信號的波形，您可以根據需要調整時間基準和電壓范圍。使用示波器的控制旋鈕，設置適當?shù)乃胶痛怪背叨龋员阌谇逦仫@示兩個波形。

4. 使用觸發功能

普源DHO5058示波器支持多種觸發模式，您可以選擇適合的觸發模式，以便更好地捕捉和分析信號。例如，您可以選擇“邊緣觸發”或“脈沖觸發”模式，確保兩個信號的波形在同一時間基準下穩定顯示。

5. 觀察與分析波形

在設置完成后，您應該能夠在屏幕上看到兩個信號的波形。通過觀察波形的形狀、幅度和相位差異，您可以進行更深入的分析。這對于調試電路、分析信號干擾和優化設計都有重要意義。

四、雙綜功能的應用場景

雙綜功能在多個應用場景中展現了其獨特的優勢：

信號對比：在調試和測試過程中，工程師可以通過雙綜功能對比輸入和輸出信號，快速判斷電路是否正常工作。

時序分析：在數字電路中，分析多個信號的時序關系是非常重要的。雙綜功能可以幫助工程師同時觀察不同邏輯信號的變化情況。

故障排查：當電路出現故障時，雙綜功能可以幫助定位問題所在，例如，通過對比正常信號與異常信號的波形，確定故障的原因。

普源DHO5058示波器的雙綜功能為電子工程師提供了強大的工具，使其能夠更高效地進行信號分析和故障排查。通過簡單的設置，用戶可以輕松地在同一屏幕上顯示兩個信號的波形，從而提高工作效率，減少故障排查時間。無論是在實驗室還是在實際應用中，雙綜功能都展現出了極大的價值，是現代示波器不可或缺的一項功能。

希望本文能幫助您更好地理解普源DHO5058示波器的雙綜功能，并在實際工作中充分利用這一強大工具。
