示波器數據采集控制軟件使用指南

在現代電子工程和信號處理領域，示波器是不可或缺的工具。它不僅可以幫助工程師觀察信號波形，還可以與數據采集控制軟件結合使用，提升數據分析和處理的效率。本文將詳細介紹示波器數據采集控制軟件的使用方法，以及如何通過它實現高效的數據采集和分析。

什么是示波器數據采集控制軟件？

示波器數據采集控制軟件是一種用于控制示波器、采集數據并進行分析的工具。它通?？梢耘c多種品牌和型號的示波器配合使用，提供豐富的功能，如實時數據監測、波形分析、數據存儲和導出等。通過這種軟件，用戶可以更方便地進行信號分析，提高工作效率。

安裝與配置

使用示波器數據采集控制軟件的第一步是安裝和配置軟件。一般來說，您需要遵循以下步驟：

下載軟件：訪問示波器制造商的官方網站，下載適用于您設備的控制軟件。

安裝軟件：根據提示進行軟件安裝，確保安裝過程中選擇了正確的示波器型號。

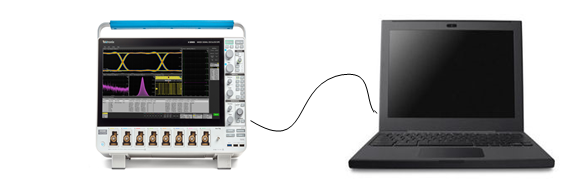

連接示波器：使用USB或網絡接口將示波器連接到計算機，確保連接正常。

配置設置：打開軟件，按照界面提示進行基本設置，包括選擇示波器型號、設置采樣率等參數。

基本操作步驟

1. 數據采集

在軟件界面中，您可以找到數據采集的選項。具體操作步驟如下：

選擇通道：根據需要選擇要采集的示波器通道（如CH1、CH2等）。

設置觸發條件：根據測試需求設置觸發條件，確保能夠準確捕捉到信號波形。

啟動采集：點擊“開始采集”按鈕，軟件會實時顯示波形數據。

2. 波形分析

數據采集后，波形分析是非常重要的一步。軟件通常提供多種分析工具，例如：

測量工具：可以對波形進行電壓、頻率、周期等參數的測量。

FFT分析：軟件支持快速傅里葉變換（FFT），可以對信號進行頻域分析。

波形比較：可以將不同時間段的波形進行對比，幫助識別信號變化。

3. 數據存儲與導出

為了方便后續的數據處理和分析，您可以將采集到的數據進行存儲和導出：

保存數據：選擇“保存”選項，將數據保存為軟件支持的格式（如CSV、TXT等）。

導出圖形：如果需要將波形圖形用于報告或演示，可以選擇“導出圖形”選項，將圖形保存為圖片格式（如PNG、JPEG等）。

4. 高級功能

許多示波器數據采集控制軟件還提供一些高級功能，例如：

自動化測試：可以設置自動化測試腳本，定期采集和分析數據。

多通道同步：對于需要同時監測多個信號的情況，軟件支持多通道的同步采集和顯示。

數據處理插件：有些軟件支持第三方插件，可以擴展更多的數據處理和分析功能。

注意事項

在使用示波器數據采集控制軟件時，用戶需要注意以下幾點：

確保連接穩定：不穩定的連接可能導致數據丟失或錯誤。

定期更新軟件：及時更新軟件版本，獲取最新的功能和修復。

仔細閱讀手冊：不同品牌和型號的示波器軟件使用方法有所不同，務必參考用戶手冊。

示波器數據采集控制軟件為工程師提供了強大的數據采集和分析能力。通過熟悉軟件的基本操作和高級功能，您可以更高效地完成信號分析任務。希望本文的介紹能幫助您更好地使用示波器數據采集控制軟件，提高工作效率，推動項目的順利進行。
