普源DHO814數字示波器測單次脈沖的詳解

在現代電子測試和測量領域，數字示波器是不可或缺的重要工具。本文將重點介紹普源DHO814數字示波器在測量單次脈沖信號時的優勢和使用方法，幫助用戶更好地理解和應用這一設備。

什么是普源DHO814數字示波器？

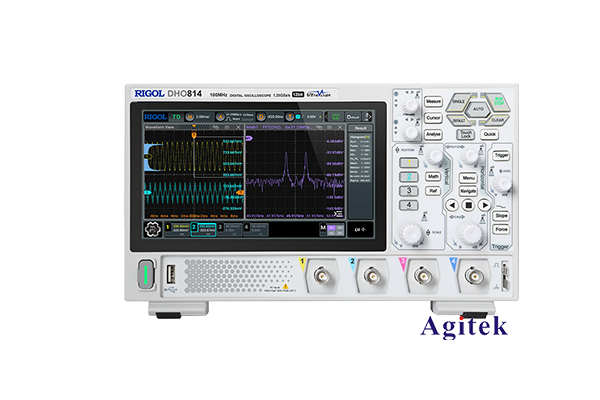

普源DHO814是一款高性能的數字示波器，具備多種功能和特性，適用于各種電子工程應用。它的主要特點包括高帶寬、快速采樣率以及豐富的接口，能夠滿足不同用戶的需求。DHO814的設計理念是為工程師提供高效、準確的測量工具，特別是在測量瞬態信號和單次脈沖方面表現出色。

單次脈沖的定義與重要性

單次脈沖是指在特定時間內產生的短暫電信號，通常用于測試電路的響應時間、延遲和其他動態特性。在很多應用中，如通信、雷達和自動控制系統，準確測量單次脈沖的特性至關重要。因此，選擇一款合適的示波器進行測量顯得尤為重要。

普源DHO814的測量優勢

1. 高采樣率

普源DHO814具有高達1GSa/s的采樣率，能夠捕捉到快速變化的信號波形。這一特性使得它在測量單次脈沖時，能夠提供精確的時間分辨率，幫助工程師分析脈沖的上升沿、下降沿及寬度等重要參數。

2. 深存儲深度

該示波器配備的深存儲技術，允許用戶在長時間內記錄信號波形。這對于捕捉偶發的單次脈沖信號非常重要，尤其是在信號不穩定或頻率較低的情況下。

3. 多種觸發模式

普源DHO814支持多種觸發模式，包括邊沿觸發、脈沖寬度觸發等。用戶可以根據具體的測量需求選擇合適的觸發方式，以確保準確捕捉到目標信號。

4. 易于使用的界面

該示波器采用友好的用戶界面，配備彩色顯示屏，能夠清晰顯示波形。用戶可通過簡單的操作，快速設置測量參數，縮短測試時間。

如何使用普源DHO814測量單次脈沖？

步驟一：連接探頭

首先，將示波器探頭連接到待測電路的輸出端。確保探頭接觸良好，以獲得準確的信號。

步驟二：設置示波器

打開普源DHO814，選擇適當?shù)耐ǖ啦⒃O(shè)置垂直靈敏度。根據單次脈沖的幅度，調整垂直刻度，以便清晰觀察波形。

步驟三：選擇觸發模式

在示波器的觸發設置中，選擇“邊沿觸發”模式，設置觸發電平以捕捉到單次脈沖信號?？梢愿鶕?jù)脈沖的特性，調整觸發的上升沿或下降沿。

步驟四：觀察波形

一旦設置完成，觀察示波器屏幕上的波形。用戶可以使用測量工具，分析脈沖的上升時間、下降時間、脈沖寬度和周期等參數。

步驟五：保存與分析數據

普源DHO814支持?jǐn)?shù)據存儲功能，用戶可以將測量結果保存下來，以便后續分析和報告。

普源DHO814數字示波器憑借其高性能和強大功能，成為測量單次脈沖的理想選擇。無論是在教育、研發還是工業應用中，它都能夠提供準確、可靠的測量結果。通過本文的介紹，希望能夠幫助用戶更好地掌握普源DHO814的使用技巧，從而提升測量效率和準確性。如果您正在尋找一款優秀的示波器，普源DHO814無疑是一個值得考慮的選擇。
