波形發生器如何測試電容大小？

在電子工程和實驗室測試中，電容器是一個常見且重要的元件。了解電容器的大小對于電路設計和故障排除至關重要。波形發生器是一種多功能的測量工具，除了可以產生各種波形外，還可以用于測試電容的大小。本文將詳細介紹如何使用波形發生器測試電容器的容量，以及相關的注意事項和技巧。

一、什么是波形發生器？

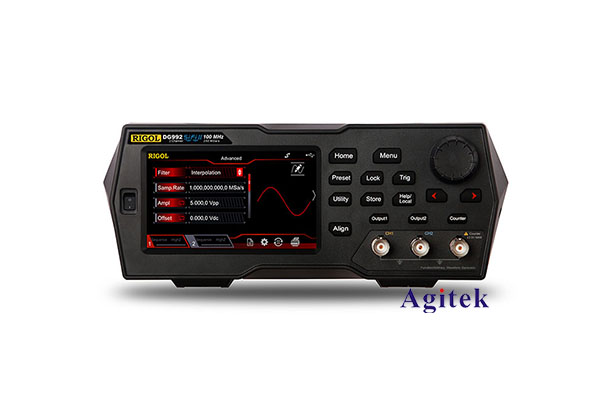

波形發生器是一種能夠生成不同類型波形的電子設備，常見的波形包括正弦波、方波、三角波等。它廣泛應用于信號生成、電子實驗和電路測試中。通過調節頻率、幅度和波形類型，工程師可以模擬不同的電信號，從而驗證電路的性能。

二、測試電容器的基本原理

電容器的容量（以法拉為單位）表示其儲存電能的能力。電容器的充電和放電過程與其容量、施加的電壓和電流的變化有關。利用波形發生器進行電容測試時，通常采用的是充放電時間常數（τ）的概念，τ = R × C，其中R為電路中的電阻，C為電容。

三、使用波形發生器測試電容大小的步驟

1. 準備設備

波形發生器：確保設備正常工作并連接到電源。

示波器：用于觀察電容器的充放電波形。

電阻：選擇一個已知阻值的電阻，通常在1kΩ到10kΩ之間。

電容器：待測試的電容器。

2. 連接電路

將波形發生器的輸出端連接到電阻的一端，電阻的另一端連接到電容器的一端，電容器的另一端接地。確保連接正確，以免造成設備損壞。

波形發生器 ---- 電阻 ---- 電容器 ---- 地

3. 設置波形發生器

選擇一個合適的波形（通常選擇方波），設置頻率為1Hz。這樣可以使電容器有足夠的時間充電和放電，并便于觀察波形。

4. 觀察波形

使用示波器觀察電容器兩端的電壓波形。你會看到一個充電和放電的過程。記錄下充電時間（從0V到63.2%最大電壓的時間）和放電時間（從最大電壓到36.8%最大電壓的時間）。

5. 計算電容值

根據記錄的充電和放電時間，使用公式計算電容值。假設充電時間為t放電時間為t2，電阻值為R，則可通過以下公式計算電容C：

[ C = t1 / R ]

[ C = t2 / R ]

6. 驗證結果

為了確保測量的準確性，可以多次重復測量并取平均值。同時，也可以使用其他測量設備（如數字萬用表）進行對比，驗證電容器的實際容量。

四、注意事項

設備安全：在進行測試時，確保所有設備都處于良好工作狀態，避免短路或過載。

電壓設置：確保波形發生器的輸出電壓在電容器的額定范圍內，避免損壞電容器。

溫度影響：環境溫度可能會影響電容的測量結果，盡量在恒溫環境下進行測試。

使用波形發生器測試電容器的大小是一種簡單而有效的方法。通過了解電容器的充放電特性，結合波形發生器和示波器，可以準確測量電容值。掌握這一技能不僅能提高實驗效率，還能為電路設計和故障排除提供有力支持。在實際操作中，遵循以上步驟和注意事項，將有助于獲得更精確的測試結果。希望本文對您理解如何使用波形發生器測試電容大小有所幫助。
