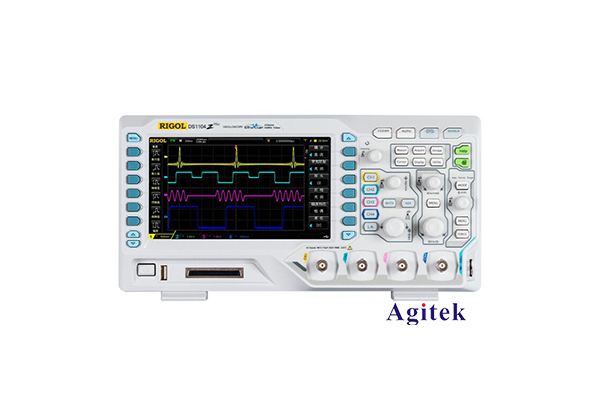

普源DS1102Z-E數字示波器如何調節XY模式？

在電子測試和測量領域，數字示波器是不可或缺的工具之一。普源DS1102Z-E數字示波器以其高性價比和功能豐富受到廣大工程師和愛好者的喜愛。本文將詳細講解如何將普源DS1102Z-E數字示波器調節至XY模式，幫助您更有效地進行信號分析。

什么是XY模式？

XY模式是數字示波器的一種操作模式，主要用于顯示兩個信號之間的關系，而不是時間隨時間的變化。通過在屏幕上繪制一個點，XY模式能夠清晰地展現出兩個信號的相位關系和幅度關系。常用于分析信號的非線性特性，頻率響應等。

如何將普源DS1102Z-E調節到XY模式？

連接信號源：

首先，確保您已經將兩個信號源連接到示波器的輸入通道。通常，通道1（CH1）和通道2（CH2）會被用來輸入兩個不同的信號。

打開示波器：

按下電源按鈕，啟動普源DS1102Z-E數字示波器。等待幾秒鐘，直到儀器完全啟動并進入主界面。

選擇通道：

在示波器的主界面，您可以看到通道的設置。確保您已經打開了CH1和CH2的顯示。在每個通道的旁邊有一個按鈕，按下以使其亮起。

進入XY模式：

在主界面的菜單上，找到“模式”選項。通常情況下，這個選項可以在示波器的前面板上找到。選擇“XY模式”選項。您可能需要通過旋轉旋鈕或按下相應的按鈕來進行選擇。

設置觸發方式：

在XY模式下，觸發設置也很重要。您需要選擇合適的觸發通道，通常可以選擇CH1或CH2作為觸發源。確保觸發模式設置為“邊緣觸發”，以便能夠穩定顯示信號。

調整時間基準：

在XY模式下，時間基準的設置也會影響到圖形的顯示效果。您可以通過旋轉“時間/格”旋鈕來調整時間基準，使得圖形更加清晰。

調整幅度和位置：

為了獲得最佳顯示效果，您可能需要調整Y軸的幅度和位置。可以通過“垂直位置”和“垂直增益”旋鈕來實現。這將有助于將兩個信號的波形適當?shù)胤糯蠡蚩s小，以便更好地觀察。

觀察波形：

一旦您完成了上述步驟，您將在屏幕上看到兩個信號的關系圖。根據需要，您可以進一步調整參數，直到獲得滿意的結果。

XY模式的應用

在實際應用中，XY模式常用于以下幾種情況：

信號相位分析：通過觀察兩個信號之間的相位差，工程師可以判斷系統的穩定性和相位裕度。

非線性特性測試：通過將輸入和輸出信號繪制在XY圖中，可以快速判斷系統的非線性特性。

頻率響應分析：在控制系統中，通過頻率響應分析可以優化系統的性能。

普源DS1102Z-E數字示波器的XY模式為工程師提供了一個強大的工具，用于分析和理解兩個信號之間的關系。通過上述步驟，您可以輕松地將儀器調節至XY模式，獲取所需的波形信息。

希望本文能幫助您更好地利用普源DS1102Z-E數字示波器進行信號分析。如果您有任何疑問或需要進一步的幫助，請隨時咨詢西安安泰測試的相關技術支持。
