AT-1000射頻無源器件自動測試系統

　射頻器件是無線通訊設備必備的基礎性零部件，是無線連接的核心基礎，在我國無線通訊事業發展過程中起著舉足輕重的作用，被廣泛應用于雷達通信、廣播通信、手機通信和基站通信等領域。

　為保證通信的可靠，射頻器件在生產過程中都會經過絕緣耐壓、外觀、電氣性能等一系列的測試，其中最重要的是電氣性能，也就是使用網絡分析儀進行待測件S參數測試，常見的射頻器件包括：射頻線纜、連接器、濾波器、功分器、天線、放大器、衰減器、混頻器和耦合器等。

　　在當前通訊科技迅速發展，尤其是5G行業的全貌推廣，目前市場上針對射頻器件仍然以手動測試、人工記錄的測量方式，存在著嚴重的缺陷：

　　◆測試效率低下，需人工手動設置儀器參數，連接檢測，人員難培訓，出錯率高；

　　◆由于測試數據需人為記錄或導出，測試參數準確性較低，工作效率低下；

　　◆數據保存功能受限，利用網絡分析儀測試一般用戶需要自行導出數據打印存儲，數據的長期保存難以實現，同時很難實現測試數據的二次分析利用。

　　面對以上困境，市場渴求射頻器件可以實現自動化的測試！

　　西安安泰測試經過潛心的研發和實踐，推出了“AT-1000射頻微波器件自動化測試系統”，該系使用專業的測試軟件進行測試，整個測試流程在電腦上完成，減少人為干擾因素，測試效率更高、測試結果更精確，還擁有強大的數據庫功能存儲數據，并且實現測試數據的智能化分析，提高數據利用價值，為后續產品改善提供可靠依據。

　　該系統可顯著簡化復雜的多端口測試設置，配合測試軟件系統，可實現待測件批量化的自動測試。該系統同時還可支持廣泛的待測組件類型，如：高速數據線纜測試、4G/5G手機天線組件測試、手機綜合測試、基站濾波器、雙工器、多工器測試、其他多端口射頻微波器件測試等等；以其優良的兼容性，可有效保護客戶投資。

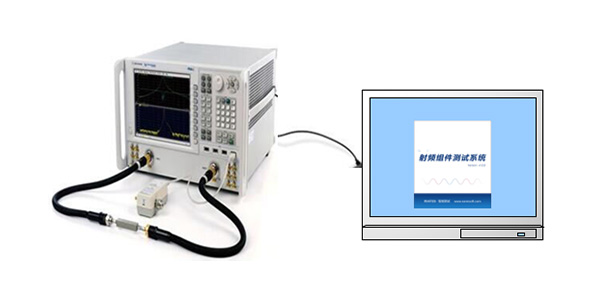

這里以是德科技的網絡分析儀E5071C為例向大家展示說明AT-1000射頻無源器件自動測試系統的操作步驟。首先將NSAT-1000射頻無源器件自動測試系統安裝在電腦上，再將網絡分析儀E5071C和電腦通過GPIB線或USB線或LAN口通訊連接起來。

網絡分析儀和電腦連接之后，系統軟件會智能識別儀器型號和連接方式。然后進入配置界面，實現對通道跡線信息的加載和對應頻段信息的設置。用戶配置完成后可將此次配置保存至數據庫，需要的時候可通過“導入本地規則”按鈕完成對配置的加載。

在測試界面，輸入產品編號回車便可開始自動測試并記錄測試數據，生成測試日志。用戶可通過“測試結果”指示燈和“測試狀態”指示燈查看測試狀態和結果是否合格。測試過程中用戶可隨時通過日志窗口查看測試進度，測試完成后可生成報告。

測試報告模板可以進行定制，并支持按照客戶信息、圖號、產品型號、測試人、儀器型號等方式來查找歷史測試數據，并根據選擇的測試數據生成指定測試報表。

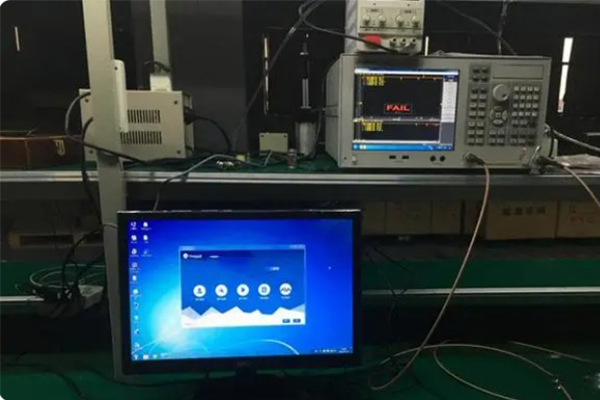

下圖是AT-1000射頻無源器件自動測試系統在客戶生產車間部署的實景圖，下圖中系統軟件是直接安裝在網絡分析儀上的，和網分外接電腦能夠實現相同的功能，即自動測試數據、繪制曲線、保存數據等功能，并可以長時間穩定工作。
