普源示波器測直流電壓教程

在電子工程領域，測量直流電壓是非常重要的一項基本技能。普源示波器作為一種高精度、高靈敏度的測試工具，能夠幫助工程師和技術人員快速準確地測量電壓信號。本文將為您提供一份詳細的普源示波器測量直流電壓的教程，幫助您更好地掌握這一技能。

一、普源示波器簡介

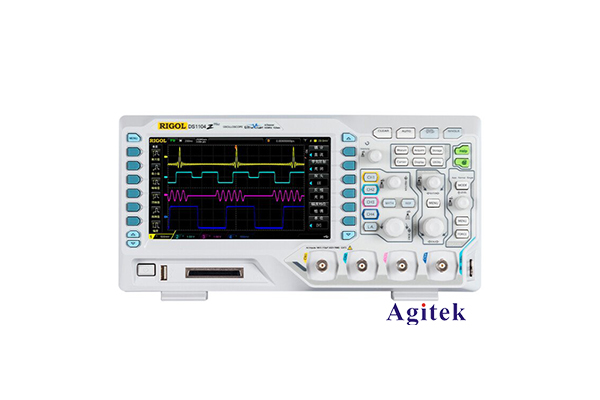

普源示波器是一種高性能的電子測量儀器，廣泛應用于科研、教學及工業領域。它能夠?qū)崟r(shí)顯示電壓隨時間變化的波形，便于分析信號的特性。普源示波器的主要優點包括高帶寬、高采樣率和友好的用戶界面，是現代電子測試中不可或缺的工具。

二、準備工作

在進行直流電壓測量之前，您需要準備以下設備和工具：

普源示波器：確保示波器已正常工作，并已連接至電源。

測試探頭：適合普源示波器的測試探頭，確保其良好接觸。

待測電路：需要測量直流電壓的電路或設備。

三、連接示波器

選擇探頭類型：根據待測電壓的大小選擇合適的探頭類型。普源示波器通常有1X和10X兩種探頭，10X探頭適用于高電壓測量。

連接探頭：將探頭的一端連接至待測電路的正極，另一端連接至接地。如果使用10X探頭，請確保示波器的輸入設置為10X模式。

接地：確保探頭的接地夾子連接到電路的公共地，以免測量結果不準確。

四、設置示波器

打開示波器：按下電源按鈕，啟動普源示波器。

選擇通道：根據連接的探頭，選擇相應的輸入通道（如CH1或CH2）。

調整垂直靈敏度：根據待測直流電壓的范圍，調整示波器的垂直靈敏度（V/div），以確保波形在屏幕上清晰可見。

調整時間基準：雖然測量直流電壓不需要關注時間基準，但建議將時間基準設置為較慢（如1s/div），以方便觀察穩定的直流電壓。

五、測量直流電壓

觀察波形：在示波器屏幕上，您應該能夠看到一個穩定的直線波形。水平線的高度表示電壓的大小。

讀取電壓值：根據屏幕上波形的高度，結合垂直靈敏度設置，計算出實際的直流電壓值。例如，如果波形在2V/div的設置下，顯示在3個格子的位置，則測得的電壓為6V（2V/div × 3 div）。

記錄數據：在測量完成后，建議記錄下測得的直流電壓值，以便后續分析或記錄。

六、注意事項

安全操作：在進行測量時，請確保遵循相關的安全操作規程，特別是在高壓環境下。

避免干擾：在連接和測量過程中，盡量避免其他電器設備的干擾，以確保測量數據的準確性。

定期校準：定期檢查和校準示波器，以確保其測量精度，特別是在長時間使用之后。

通過以上步驟，您應該能夠熟練掌握使用普源示波器測量直流電壓的技巧。無論是在實驗室、課堂還是工業現場，精確的電壓測量都是確保設備正常運行和故障排除的重要手段。希望本文能為您提供實用的指導，幫助您在電子測量領域取得更好的成果。如果您還有其他疑問或需要深入了解的內容，歡迎隨時咨詢。
