示波器如何調波形參數？

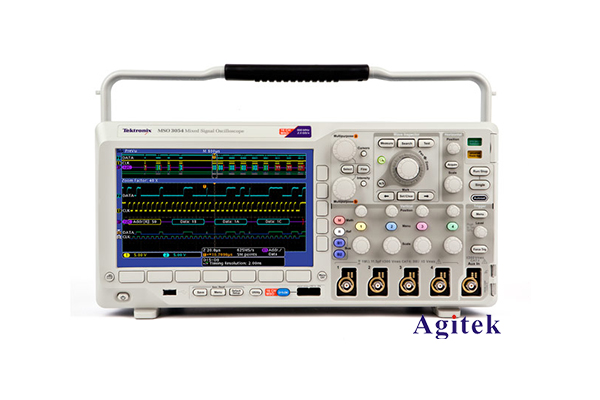

示波器作為一種重要的電子測試工具，被廣泛應用于電子工程、通信、汽車工程等多個領域。它能夠?qū)崟r(shí)觀察電信號的波形，幫助工程師進行信號分析和故障排查。在使用示波器時，調節波形參數是獲取準確測量結果的關鍵步驟。本文將詳細介紹示波器調波形參數的方法和技巧。

一、了解示波器的基本參數

在調節波形參數之前，我們首先要了解示波器的一些基本參數，包括：

時間基準（Time Base）：指示波形在水平軸上的時間跨度，通常以秒/格（s/div）為單位。正確設置時間基準可以確保我們觀察到完整的波形周期。

垂直靈敏度（Vertical Sensitivity）：指示波形在垂直軸上的電壓跨度，單位為伏特/格（V/div）。垂直靈敏度的設置直接影響波形的清晰度和可讀性。

觸發電平（Trigger Level）：用于穩定波形顯示的電平值，確保波形在屏幕上不跳動。

耦合模式（Coupling Mode）：示波器與被測信號之間的連接方式，通常有直流（DC）和交流（AC）兩種模式。直流模式可以測量信號的全部信息，而交流模式會濾除直流分量。

二、調節波形參數的步驟

1. 設置時間基準

首先，打開示波器并連接被測信號。然后，調整時間基準，確保波形在屏幕上能夠完整顯示。時間基準的選擇應考慮信號頻率，通常選擇信號周期的1/5到1/10作為合適的時間基準。

2. 調整垂直靈敏度

接下來，調整垂直靈敏度。在調整時，應確保波形在屏幕上清晰可見，避免因靈敏度設置過高而導致波形超出顯示范圍，或因設置過低而導致波形模糊不清。理想情況下，波形的最大值應在屏幕的1/2到3/4處。

3. 設置觸發電平

觸發電平的設置至關重要，它決定了示波器何時捕捉信號。通常情況下，選擇波形的上升沿或下降沿作為觸發點，確保波形在屏幕上穩定顯示。在調整觸發電平時，可以觀察波形的變化，直到波形穩定顯示為止。

4. 選擇耦合模式

根據測量需求選擇合適的耦合模式。如果需要觀察信號的直流分量，選擇直流耦合模式；如果只關注信號的交流成分，則選擇交流耦合模式。選擇合適的耦合模式能夠提高測量的準確性。

三、常見問題及解決方案

1. 波形不穩定

如果波形在屏幕上不斷跳動，可能是觸發設置不當。此時，可以嘗試調整觸發電平，或者改變觸發模式（如從邊沿觸發切換到脈沖觸發）。

2. 波形失真

波形失真可能是由于垂直靈敏度設置不當造成的并適當調整垂直靈敏度，確保波形在可視范圍內。

3. 信號無法顯示

如果示波器屏幕上沒有顯示任何波形，首先檢查連接線是否正常，然后確認示波器是否正確設置為測量模式，以及輸入通道是否開啟。

調節示波器的波形參數是一項基本而重要的技能。通過合理設置時間基準、垂直靈敏度、觸發電平和耦合模式，工程師能夠準確捕捉和分析信號波形。掌握這些調節技巧，不僅能提高工作效率，還能有效提升測量的準確性。在實際工作中，建議多加練習，熟悉各種信號的特點，以便能快速應對不同的測量需求。希望本文能夠幫助您更好地使用示波器，獲取精準的測試數據。
