泰克信號發生器產生SPWM方波的應用與優勢

在現代電子設計與測試中，信號發生器是不可或缺的工具。特別是在電力電子和電機驅動領域，正弦脈寬調制（SPWM）方波信號的生成顯得尤為重要。泰克（Tektronix）作為信號發生器領域的領軍品牌，其產品憑借高精度和可靠性，廣泛應用于各種科研和工業場景。本文將探討如何使用泰克信號發生器產生SPWM方波，以及其在實際應用中的優勢。

什么是SPWM方波？

SPWM（Sinusoidal Pulse Width Modulation）方波是一種通過調制脈沖寬度來實現近似正弦波形的信號。它在電力電子變換器、逆變器及驅動電機的控制中有著廣泛的應用。通過調制脈沖的寬度，SPWM能夠有效地控制輸出電壓，從而提高電機的效率和性能。

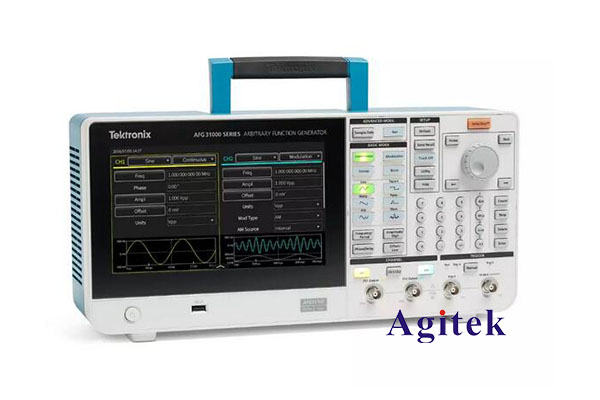

泰克信號發生器的特點

泰克信號發生器以其卓越的性能和多功能性而著稱。其主要特點包括：

高精度：泰克信號發生器采用高精度的頻率合成技術，能夠產生穩定的信號輸出，確保測試結果的可靠性。

多波形生成：除了SPWM，泰克信號發生器還支持多種波形的生成，如正弦波、方波、三角波等，滿足不同測試需求。

易于操作：用戶友好的界面設計使得操作更加直觀，用戶可以快速設置參數，減少了學習成本。

廣泛的頻率范圍：泰克信號發生器能夠覆蓋從直流到高頻的廣泛頻率范圍，適應各種應用場景。

如何使用泰克信號發生器產生SPWM方波？

步驟一：連接設備

首先，將泰克信號發生器與待測試設備連接。確保信號發生器的輸出端口與負載或電路的輸入端口正確連接。

步驟二：設置輸出參數

在信號發生器的設置界面中，選擇SPWM波形。根據需求設置頻率、占空比及其他參數。一般來說，SPWM的頻率需要與負載的工作頻率相匹配，以實現最佳效果。

步驟三：調節參數

調節脈沖寬度和頻率，以生成符合要求的SPWM信號。這一過程可以通過信號發生器的調節旋鈕或觸摸屏完成。

步驟四：測試與驗證

在完成設置后，啟動信號發生器并觀察輸出波形?？梢允褂檬静ㄆ鞯葴y(cè)試儀器對輸出信號進行驗證，確保其符合預期的波形特征。

SPWM方波的應用領域

電機驅動：在電動車輛和工業自動化中，SPWM廣泛應用于電機的控制，以提高效率和減少噪音。

逆變器：在太陽能逆變器和UPS系統中，SPWM技術用于將直流電轉換為高質量的交流電，確保電力供應穩定。

電力電子變換器：在各種電力電子應用中，SPWM能有效控制輸出電壓，從而實現高效能量轉換。

音頻處理：在一些音頻設備中，SPWM也被用來生成高保真的音頻信號。

泰克信號發生器憑借其高精度和多功能性，成為生成SPWM方波的理想選擇。通過簡單的設置與操作，用戶可以輕松生成所需的SPWM信號，以滿足各類測試與應用需求。在電力電子、逆變器及電機驅動領域，SPWM技術的應用不僅提高了設備的效率，也推動了相關技術的發展。無論是科研還是工業應用，泰克信號發生器都將成為您不可或缺的得力助手。
