泰克TBS1102B測試充電器瞬間電壓的全面解析

在現代電子設備的測試和開發過程中，電壓的準確測量至關重要。泰克（Tektronix）作為信號測試與分析領域的領導者，其TBS1102B示波器以卓越的性能和可靠性廣受歡迎。本文將詳細介紹如何使用泰克TBS1102B測試充電器的瞬間電壓，以確保其工作的穩定性和效率。

 什么是瞬間電壓？

瞬間電壓是指在特定時刻測量到的電壓值。在充電器的性能測試中，瞬間電壓能夠反映出充電器在不同工作狀態下的電氣特性。這種測量對于分析充電器在負載變化、開關頻率及瞬態響應等方面的表現尤為重要。

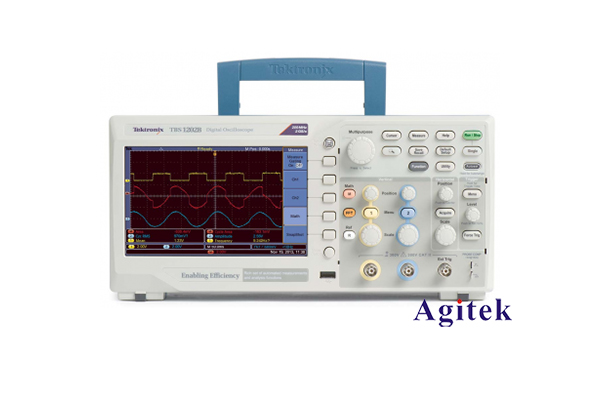

泰克TBS1102B是一款2通道、100MHz帶寬的數字存儲示波器，具備高分辨率顯示和豐富的測量功能。其主要特點包括：

- 高達1GS/s采樣率：能夠精確捕捉瞬態信號。

- 豐富的觸發選項：可對復雜波形進行有效觸發分析。

- 用戶友好的界面：直觀的操作界面使得測量更加便捷。

 準備測試

在進行瞬間電壓測試之前，需做好充分準備：

1. 設備連接：確保泰克TBS1102B示波器正確連接到待測的充電器電源輸出端。確保探頭接觸良好，以避免接觸不良導致數據誤差。

2. 設置示波器：

   - 選擇適當?shù)臅r間基準和電壓范圍，以確保能夠完整地捕獲波形。

   - 對通道進行校準，確保測量的準確性。

3. 加載條件：可以通過模擬負載連接，測試充電器在不同負載條件下的瞬間電壓表現，這樣能夠更全面地評估充電器的性能。

 測試過程

 步驟一：啟動示波器

在確認所有連接無誤后，啟動泰克TBS1102B示波器。觀察波形顯示，確保其穩定。

 步驟二：觀察和記錄瞬間電壓

- 波形捕捉：在充電器工作過程中，觀察波形變化，特別是在加載情況下的瞬間電壓變化。

- 數據記錄：示波器提供多種測量功能，可以記錄峰值電壓、有效值及均方根電壓等數據，方便后續分析。

 步驟三：分析結果

通過示波器中的波形分析工具，可以對捕捉到的瞬間電壓進行詳細分析。比較不同負載下的電壓波動范圍，判斷充電器是否具備良好的電源穩定性。

 確保測試的準確性

在使用泰克TBS1102B進行瞬間電壓測試時，應注意以下幾點以確保測試的準確性：

- 探頭補償：使用探頭前，確保探頭已進行補償，以消除測試誤差。

- 環境因素：測試環境的電磁干擾可能會影響測量結果，盡量在屏蔽的環境中進行測試。

- 定期校準：定期對示波器進行校準，以確保其測量準確性始終保持在最佳狀態。

泰克TBS1102B示波器是測試充電器瞬間電壓的理想工具。通過科學且系統的方法進行電壓測量，可以有效地分析充電器的性能，為其設計和改進提供數據支持。在未來的電子產品開發中，準確測量瞬間電壓將是提升產品質量的關鍵因素之一。

無論是專業工程師還是電子愛好者，掌握瞬間電壓測試的技能，都將有助于更好地理解和優化充電器等電子設備。同時，泰克TBS1102B的優越性能也將在其中發揮不可或缺的作用。希望本文能對您在電壓測試方面提供有價值的參考與指導。
