泰克示波器測電流怎么讀數？

 在電子測量中，示波器是不可或缺的工具之一，它能夠提供波形的實時顯示，使工程師和技術人員能夠更好地理解電路的工作狀態。尤其在測量電流時，泰克示波器憑借其高精度和可靠性，成為眾多用戶的首選。本文將詳細介紹如何使用泰克示波器測量電流及其讀數方法。

 一、測量電流的基礎知識

在進行電流測量之前，我們需要了解電流是如何在電路中流動的。電流的單位是安培（A），通常使用電流探頭或電流測量模塊將電流信號轉換為電壓信號，從而能夠通過示波器進行測量。

 二、準備工具與設備

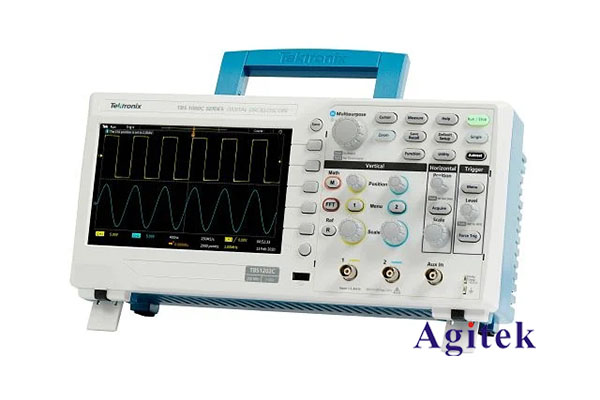

1. 泰克示波器：選擇合適的型號，例如泰克TDS系列或者MSO系列。

2. 電流探頭：如泰克的P6021、P5110等高頻率電流探頭，確保探頭能夠支持你的測量范圍。

3. 電源和負載：配置正確的電源和負載以進行實際測試。

4. 連接線：確保使用合適的連接線，以防信號干擾。

 三、連接電路

在連接電路時，務必遵循以下步驟：

1. 斷開電源：在連接示波器和電流探頭之前，確保電源處于斷開狀態，以安全接入。

2. 接入電流探頭：將電流探頭按說明書連接到待測電流的電路中，通常需要串聯在負載中。

3. 連接示波器：將探頭輸出連接到示波器的輸入通道，確保連接牢固。

 四、設置泰克示波器

1. 打開示波器：連接好所有設備后，打開示波器電源。

2. 選擇輸入通道：根據探頭連接的通道選擇對應的輸入，例如Ch1、Ch2等。

3. 設置探頭衰減：根據探頭的衰減比設置示波器輸入通道的衰減值，例如選擇10X或100X，以調整信號幅度。

4. 選擇采樣率與時間基準：根據被測信號頻率調整采樣率與時間基準，確保獲取清晰的波形。

 五、讀取電流波形

1. 觀察波形：通過示波器屏幕觀察電流波形，正常情況下可以看到周期性的波動。

2. 測量峰值：利用示波器的光標功能或測量工具，讀取電流波形的峰值電流（Peak Current）。

3. 計算有效值：通過峰值電流計算有效值（RMS），通常公式為：

   這是處理交流電流時需要考慮的因素。

4. 分析波形：注意觀察波形的形狀，若出現異常波動，可能是電路故障或過載現象。

 六、示波器的高級功能

泰克示波器還具備多種高級功能，幫助用戶更精準地分析電流特性：

1. 自動測量功能：自動計算電流的頻率、周期、平均值和有效值等參數。

2. 存儲與回放功能：可以保存當前波形數據，方便后續進行更深入的分析。

3. 觸發功能：設置觸發條件，可以捕捉到特定信號狀態下的波形，適用于故障排查與分析。

使用泰克示波器測量電流，盡管流程看似復雜，但通過精準的設置與讀取，能夠有效獲取電流的實時數據。無論是進行產品測試、故障排查，還是日常的實驗室研究，熟悉示波器的使用方法將極大提高工作效率與準確性。希望本文能夠幫助您在電流測量中更得心應手，同時提升對泰克示波器的使用能力。

在進行任何電氣測量時，請務必遵循安全操作規程，確保您的人身安全和設備的正常運作。
