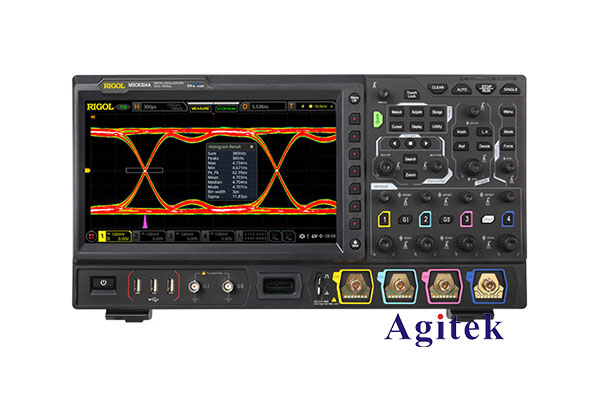

普源MSO8000示波器如何進行眼圖分析？

 在電子工程和通信領域，眼圖分析是評估數字信號質量的重要工具。普源MSO8000系列示波器以其強大的功能和高精度成為業內常用的設備之一。本篇文章將詳細介紹如何使用普源MSO8000示波器進行眼圖分析，幫助工程師提高他們的信號測試能力。

 眼圖分析概述

眼圖是一種對數字信號進行時域分析的工具，通過疊加多個周期的信號波形，圖形類似于一個“眼睛”的形狀。眼圖能夠直觀地反映出信號的抖動、上升時間、下降時間和噪聲等特性，是評估信號完整性的有效方式。

 為什么選擇普源MSO8000示波器

普源MSO8000系列示波器具有豐富的功能和強大的性能，能夠滿足眼圖分析的需求。該系列示波器配備高達1GHz的帶寬和5GS/s的采樣率，可以精確捕獲快速變化的數字信號。此外，其結合了多種分析功能，尤其是在眼圖分析方面，提供了便捷的操作界面和強大的測量工具，方便用戶進行深入的信號分析。

 進行眼圖分析的步驟

 1. 連接測試設備

首先，將待測試的數字信號源連接到普源MSO8000的輸入通道。確保使用高質量的測試探頭，并保持信號源的輸出穩定。

 2. 設置示波器

打開示波器，設置合適的時間和電壓范圍。通常，時間范圍應設置為信號周期的幾倍，以便清晰地觀察到眼圖的形成。電壓范圍應根據信號的實際電平來調整，以確保信號能夠完整顯示在屏幕上。

 3. 啟用眼圖分析功能

在普源MSO8000示波器的菜單中，選擇“眼圖”分析功能。示波器將自動進行信號的捕獲和疊加，生成眼圖。建議用戶熟悉示波器的界面，方便快速執行眼圖分析。

 4. 調整觸發設置

為了獲得穩定的眼圖，需要對觸發設置進行調整。選擇合適的觸發模式，一般選擇邊沿觸發（Edge Trigger），并設置合適的觸發電平。這樣可以確保捕獲到循環的信號波形。

 5. 查看眼圖

觀察生成的眼圖，分析眼圖的開放度、幅度和抖動等特性。眼圖的開口越大，表示信號質量越好；反之，則可能存在時鐘偏移、抖動或干擾等問題。

 6. 進行詳細測量

普源MSO8000示波器提供了一系列眼圖分析的參數測量工具，包括開口高度、開口寬度、上升時間、下降時間、反射損耗等。用戶可以通過這些測量工具獲取更詳細的信號質量信息。

 注意事項

在進行眼圖分析時，需要注意以下幾點：

- 確保信號源穩定，避免瞬態干擾影響結果。

- 選擇合適的探頭衰減比，以提高測量準確性。

- 定期校準示波器，確保其測量準確性。

眼圖分析是信號完整性測試中不可或缺的一部分，普源MSO8000示波器憑借其先進的技術和便捷的操作，成為工程師進行眼圖分析的理想選擇。通過上述步驟，用戶可以有效地進行眼圖分析，幫助識別和解決信號質量問題，從而提高整個系統的性能與可靠性。在實際應用中，合理運用眼圖分析功能，將對電子設備的設計與調試起到積極的推動作用。
