示波器程控軟件怎么調參數設置?

 在現代電子測試和測量領域，示波器已經成為一種不可或缺的工具。隨著科技的發展，示波器的功能越來越強大，尤其是程控示波器，能夠通過編程的方式進行更為靈活的參數設置。然而，許多用戶在使用示波器程控軟件時，往往對其參數設置感到困惑。本文將為您詳細介紹示波器程控軟件的參數設置方法，幫助您更高效地使用這一工具。

 一、什么是示波器程控軟件？

示波器程控軟件是一種用于控制示波器行為的軟件，通過編寫程序，可以自動化測量過程、分析波形及處理數據。這種軟件支持用戶設置各種測量參數，如時間基準、觸發條件和垂直靈敏度等，從而實現更加精確和靈活的測試。

 二、示波器參數設置的基本步驟

 1. 連接硬件

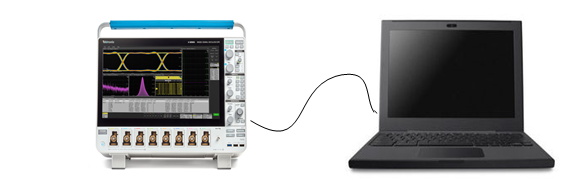

首先，確保您的示波器與計算機之間的連接正常。這通常通過USB、GPIB或LAN等接口連接。安裝驅動程序后，您可以使用示波器的程控軟件進行通信。

 2. 啟動程控軟件

啟動計算機上的示波器程控軟件，確保軟件能夠識別到連接的示波器。在軟件界面中，通常會有設備列表，您可以選擇目標示波器。

 3. 設置測量參數

 a. 垂直設置

垂直設置主要包括選擇通道和調節垂直靈敏度（V/div）。在軟件中，您可以通過輸入命令來設置:

plaintext

CH1: SCALE 1V

這條指令會將通道1的垂直靈敏度設置為1伏特每格。您可以根據需要調整不同的通道和靈敏度。

 b. 水平設置

水平設置是指調節時間基準（s/div），這影響到波形在屏幕上的展現。可以使用如下命令進行設置：

plaintext

TIMEBASE: SCALE 500us

此指令將時間基準設置為500微秒每格。

 c. 觸發設置

觸發設置用于穩定顯示波形，您可以選擇觸發源、觸發邊沿和觸發電平。例如：

plaintext

TRIG:EDGE CH1

TRIG:LEVEL 0.5

以上命令設置觸發源為通道1，觸發電平為0.5伏特。確保根據您的波形特性來選擇合適的觸發條件。

 4. 保存與載入設置

設置完成后，您可以選擇保存當前的配置，便于日后快速調用。大部分程控軟件都支持導出配置文件，您可以選擇一個合適的位置進行保存。同時，您也可以隨時載入之前保存的設置，使得測試過程更加高效。

 三、示波器參數設定的注意事項

1. 熟悉命令集：不同品牌和型號的示波器程控軟件可能具有不同的命令集，務必仔細閱讀相關文檔，了解每個參數的具體含義及設置方法。

2. 實時監測：在修改參數時，盡量觀察示波器顯示的波形變化，確保設置的參數符合預期。

3. 實驗記錄：在進行測試時，記錄每次實驗的參數設置和結果，有助于后續的數據分析與比較。

4. 定期校準：保證示波器的準確性，定期進行校準，確保測量結果的可靠性。

通過示波器程控軟件進行參數設置，不僅可以提高測試效率，還能增加測量的準確性。只要掌握基本的設置步驟和注意事項，您就可以輕松地調整示波器的各項參數，為您的電子實驗提供強有力的支持。希望本文能幫助您更好地理解和使用示波器程控軟件，提升您的測試與分析能力。
