如何使用泰克TBS1102B-EDU示波器測量485波特率？

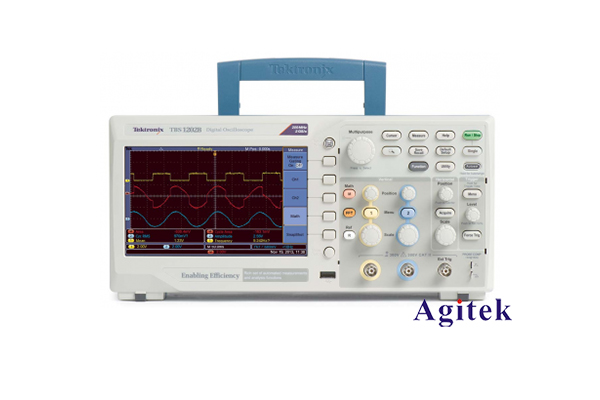

在現代數字通信中，485通信協議廣泛應用于工業控制、數據采集和自動化領域。為了確保485設備的穩定性和可靠性，掌握其波特率的測量方法至關重要。本文將介紹如何利用泰克TBS1102B-EDU示波器進行485波特率的測量，并提供一些實用的技巧和注意事項。

 一、了解485通信和波特率

485通信是一種差分信號傳輸方式，可以有效地消除共模干擾，適合長距離通信。而波特率是指每秒傳輸?shù)姆枖?shù)，與數據傳輸?shù)乃俾拭芮邢嚓P。在485通信中，波特率通常設置在9600、19200、38400等標準值。

 二、準備工作

在開始測量之前，需要做好以下準備：

1. 設備準備：確保泰克TBS1102B-EDU示波器處于正常工作狀態，并與電源連接。準備好適當?shù)奶筋^，通常使用1:1或10:1的探頭；

2. 485設備：確保待測的485設備正確連接，并設置好波特率。

3. 連接線纜：使用合適的連接線纜，將示波器的探頭連接到485設備的A、B端口，確保連接牢固。

 三、示波器設置

1. 選擇合適的通道：打開示波器，選擇任一通道（如Channel 1），并設置為DC耦合模式。

2. 設置時間基準：根據預估的波特率設置時間基準。波特率越高，需要的時間基準越短；例如，如果波特率為9600bps，可以設置時間基準為10ms/div。

3. 調整電壓范圍：設置電壓范圍適應485信號的幅度，一般設置在2V/div到5V/div之間。

4. 觸發設置：選擇邊沿觸發模式，設置觸發電平在485信號的中間值附近，通常選擇0V。

 四、測量波特率

1. 啟動通信：啟動485通信，確保設備在發送數據。

2. 觀察波形：在示波器上觀察到的波形應為差分信號，通常為一對互補的方波。

3. 測量時間：使用游標或測量工具測量一個完整符號周期的時間。在示波器上選擇從一個上升沿到下一個上升沿的時間間隔，記錄下這個時間值。

4. 計算波特率：波特率計算公式為：波特率 = 1 / 符號周期時間（單位：秒）。例如，如果符號周期時間為0.0001秒，則波特率為10000bps。

 五、注意事項

- 環境因素：在進行測量時，要注意環境噪聲的影響，建議在相對安靜的實驗室環境中進行測量。

- 探頭補償：在連接探頭之前，確保探頭已經進行適當?shù)难a償，這可以避免誤差。

- 信號質量：波形應保持清晰。如果信號扭曲嚴重，可能需要檢查485通信線路和設備設置。

- 多通道測量：若需比較多個485信號，可以利用示波器的多通道功能，觀察不同通道的信號變化。

利用泰克TBS1102B-EDU示波器測量485波特率是一項相對簡單的任務，但需要注意儀器的設置以及實際連接情況。掌握了波特率的測量方法后，可以更好地進行485通信的調試和故障排除。希望本文能對您在使用示波器過程中有所幫助，提升您工作的效率和精準度。
