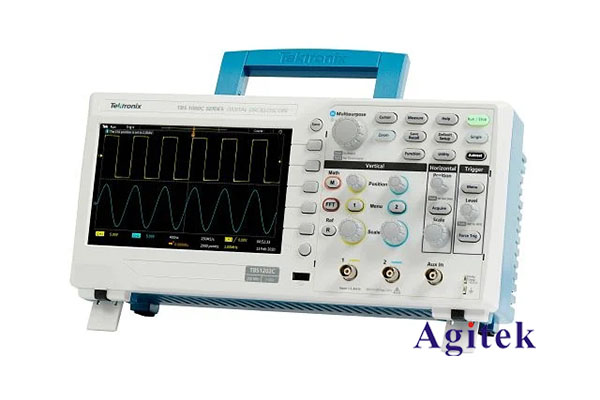

如何設置泰克示波器高頻模式？

 在電子測試與測量領域，示波器是不可或缺的工具。泰克（Tektronix）作為行業內知名的示波器品牌，其設備因精確度和功能豐富而受到廣泛歡迎。高頻模式是泰克示波器中一個重要的功能，可以幫助工程師們更好地分析高頻信號。本文將詳細介紹如何在泰克示波器上設置高頻模式，并分享一些使用技巧。

 1. 理解高頻模式

高頻模式主要用于觀察頻率較高的信號。當我們面對高頻信號時，示波器的采樣率和帶寬成為了關鍵因素。泰克示波器通常具有較高的帶寬，可以處理多種高頻信號。高頻模式能有效減少噪聲，提高信號的信噪比（SNR），從而實現更清晰的信號顯示。

 2. 設置高頻模式的步驟

 步驟一：開啟示波器

首先，確保你的泰克示波器已連接到電源，并開啟示波器。等待幾秒鐘讓設備完全啟動。

 步驟二：選擇通道

使用前面板上的通道選擇按鈕，選擇要觀察的通道（如 CH1、CH2）。確保所選擇的通道連接了待測的高頻信號源。

 步驟三：設置帶寬限制

許多泰克示波器允許用戶設置帶寬限制。當輸入的信號頻率較高時，可以通過關閉帶寬限制來確保信號的完整性。按下“Bandwidth Limit”按鈕，選擇“Off”狀態，以解鎖示波器的全帶寬。

 步驟四：調整采樣率

進入示波器的“采樣設置”菜單，確保采樣率高于輸入信號的幾倍。通常，至少應為信號頻率的5倍以上，以保證波形的準確捕獲。調整采樣率以滿足需求。

 步驟五：配置觸發設置

在高頻信號測試中，穩定的觸發設置非常重要。進入“觸發”菜單，選擇合適的觸發模式（如邊緣觸發或脈沖觸發），并設置觸發電平。確保觸發電平設置適當，以便于捕獲到清晰的波形。

 步驟六：觀察并保存波形

調整完以上設置后，觀察波形是否穩定。如果波形仍然不夠清晰，可以通過調節垂直靈敏度、水平時間基準等進一步優化顯示效果。滿意后，可以選擇使用“保存”功能，將波形捕獲并保存至USB或內部存儲中。

 3. 使用高頻模式的技巧

 1. 避免過載

進入高頻模式后，注意觀察輸入信號的幅度。如果信號過載，可能會導致波形失真，應適當降低信號源的輸出。

 2. 使用合適的探頭

高頻信號的測量需要合適的探頭。在進行高頻測試時，建議使用高頻探頭，以減少信號損失和反射。

 3. 注意接地和布線

在高頻信號測量中，接地和布線非常重要。不當的接地或信號線過長都可能導致信號干擾。盡量使用短而優質的連接線，保持良好的接地。

 4. 定期校準

定期對示波器進行校準可以確保其在高頻模式下的準確性。不要忽視校準，確保設備始終保持最佳狀態。

泰克示波器的高頻模式為高頻信號分析提供了強有力的工具。通過合理地設置示波器參數，能夠有效提高測量的精度和可靠性。希望通過本文的介紹，您能輕松掌握泰克示波器高頻模式的設置技巧，使您的測試工作更加高效。無論您是新手還是經驗豐富的工程師，掌握這些技能對您的電子測試都有很大的幫助。
