泰克MSO4034示波器測量電源過沖

在電子設備的設計與測試中，電源過沖是一個關鍵的性能指標。過沖不僅可能損害電路，還可能影響設備的穩定性和可靠性。為了準確測量和分析電源過沖，泰克MSO4034示波器是一款功能強大的工具。本文將介紹如何使用MSO4034示波器進行電源過沖的測量，以及一些實用的技巧和建議。

 1. 什么是電源過沖？

電源過沖是指電源輸出電壓超過其穩態值的瞬時現象。這種情況通常在設備開機或負載變化時發生，可能會導致電子元件的損壞或者系統的不穩定。因此，在設計電源電路時，準確測量電源過沖是必不可少的。

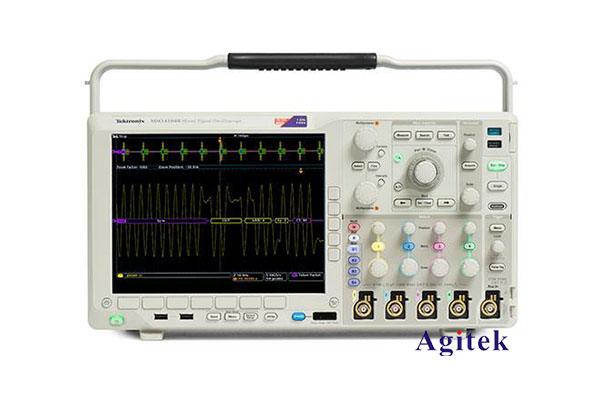

 2. 泰克MSO4034示波器概述

泰克MSO4034是一款高性能的混合信號示波器，具有以下特點：

- 400 MHz帶寬，能夠滿足大多數電子信號的測量需求。

- 2.5 GS/s采樣率，確保了信號的高精度捕捉。

- 深存儲深度，便于長時間信號捕獲。

- 多通道輸入，支持同時監測多個信號。

 3. 準備工作

在使用MSO4034進行電源過沖測量之前，需要進行一些準備工作：

1. 連接示波器探頭：將示波器的探頭連接到電源的輸出端。確保探頭的接地線連接穩固，以避免接地環路造成的干擾。

2. 設置示波器：打開示波器，并根據需要調整垂直和水平的設置。可以將垂直靈敏度設置為適合電源電壓范圍的值。

3. 選擇觸發模式：為了捕捉電源過沖，可以選擇“邊緣觸發”模式，并將觸發電平設置在預期的電源輸出電壓之上，以確保能捕獲到過沖現象。

 4. 進行測量

 4.1 啟動設備

開機待測設備，觀察示波器屏幕上的波形變化。在設備啟動時，注意電源輸出電壓的瞬時變化。

 4.2 捕捉和分析波形

1. 捕捉過沖：調整觸發電平，確保能夠捕捉到電源過沖的波形。使用“單次觸發”模式可能更有助于捕捉瞬態現象。

2. 分析波形：注意波形的峰值和持續時間。通過示波器的測量功能，記錄下過沖的最大電壓和過沖持續的時間。

 4.3 記錄和保存數據

MSO4034示波器支持多種數據導出功能，可以將測量結果保存為圖像或CSV格式，方便后續分析或匯報。

 5. 常見問題和解決方案

- 未捕獲到過沖波形：檢查探頭連接是否牢固，確認觸發設置是否正確，必要時重新調整觸發電平。

- 波形干擾：嘗試改變示波器帶寬設置，或者使用更短的探頭連接線，以減少信號干擾。

通過使用泰克MSO4034示波器進行電源過沖測量，可以有效地評估電源設計的性能。準確的測量和分析能夠幫助工程師優化設計，提高設備的可靠性和穩定性。在后續的開發與測試中，我們可以進一步探索示波器的高級功能，為產品的質量把關。
