信號發生器脈沖波的調節方法

在電子工程和信號處理領域，信號發生器是一個不可或缺的工具。它可以產生各種波形的信號，其中脈沖波因其在數字電路和通信系統中的重要性而備受關注。本文將詳細介紹如何調節信號發生器的脈沖波，以滿足不同應用的需求。

一、信號發生器的基本概念

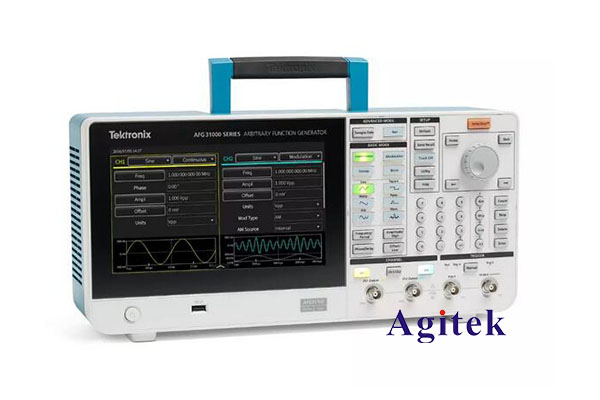

信號發生器是一種能夠產生各種電信號的設備，廣泛應用于測試和測量、信號處理以及電子設備的設計和開發。脈沖波是一種非連續信號，其特征是信號在一定時間內處于高電平狀態，然后瞬間切換到低電平狀態。調節脈沖波的參數，可以有效地模擬實際工作環境中的信號特性。

二、脈沖波的主要參數

在調節脈沖波時，主要需要關注以下幾個參數：

頻率（Frequency）：脈沖波的發生頻率，通常以赫茲（Hz）為單位。

占空比（Duty Cycle）：脈沖的高電平持續時間與脈沖周期的比率，通常以百分比表示。占空比影響脈沖波的能量傳輸和信號特性。

脈沖寬度（Pulse Width）：脈沖的高電平持續時間，通常以秒為單位。

振幅（Amplitude）：脈沖波的電壓幅度，影響信號的強度和傳輸能力。

三、調節脈沖波的步驟

1. 選擇合適的信號發生器

根據應用需求選擇合適的信號發生器。市場上有許多型號的信號發生器，具備不同的功能和參數范圍。確保所選設備支持脈沖波的產生。

2. 設定頻率

打開信號發生器后，首先需要設置脈沖波的頻率。根據具體應用，輸入所需的頻率值。頻率越高，脈沖波的切換越快，適合高速數字電路的測試；頻率較低則適用于低速電路。

3. 調整脈沖寬度

接下來，調整脈沖的寬度。這一參數直接影響脈沖波的形狀和特性。在信號發生器的設置界面中，找到脈沖寬度的選項，輸入所需值。通常情況下，脈沖寬度需要根據電路的響應時間進行設置。

4. 設置占空比

占空比的設置通常與脈沖寬度相關。選擇合適的占空比可以確保信號在特定周期內的高低電平狀態滿足實際需求。例如，在一些應用中，可能需要較高的占空比以保證信號的有效傳輸。

5. 調整振幅

最后，設置脈沖波的振幅。通過調整輸出電壓，可以控制信號的強度。確保所設置的振幅符合被測電路的輸入要求，以避免對電路造成損壞。

四、測試與驗證

在完成以上步驟后，建議使用示波器對輸出信號進行測試與驗證。通過示波器觀察脈沖波的實際形狀、頻率和幅度，確保其符合預期的參數。如果發現偏差，需重新調整信號發生器的設置。

五、常見問題及解決方案

脈沖波形不穩定：可能是由于信號發生器的輸出阻抗不匹配或電源不穩定。檢查設備的連接和電源質量。

頻率無法達到要求：檢查信號發生器的頻率范圍是否滿足需求，必要時更換設備。

占空比調節無效：確認設置是否正確，部分設備可能需要特定的操作步驟來調整占空比。

調節信號發生器的脈沖波是一項重要的技能，對于電子工程師和技術人員來說，掌握這一技能可以有效提高測試和開發效率。希望本文能為您在調節脈沖波的過程中提供有價值的指導和幫助。通過不斷的實踐和探索，您將能夠更加熟練地使用信號發生器，滿足各種復雜的信號生成需求。
