信號發生器怎么接入電路？

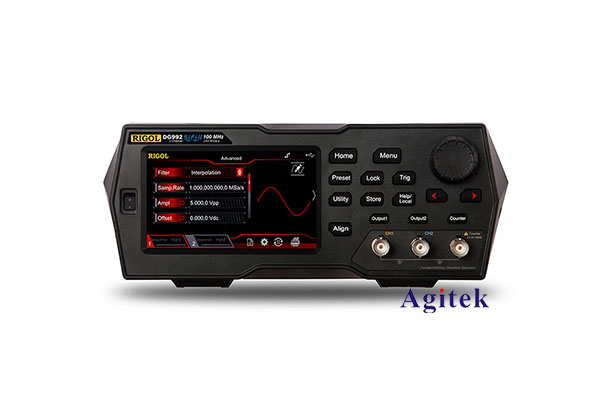

信號發生器是一種重要的電子設備，廣泛應用于測試和開發各種電子電路。它能夠產生不同頻率和波形的電信號，幫助工程師和技術人員進行電路分析、調試和驗證。本文將詳細介紹如何將信號發生器接入電路，并提供一些實用的建議。
1. 理解信號發生器的基本功能
信號發生器的主要功能是產生標準的電信號，包括正弦波、方波、三角波等。它們可以調節頻率、幅度和相位，以滿足不同測試需求。在接入電路之前，了解信號發生器的輸出特性是非常重要的。
2. 準備工作
在接入信號發生器之前，需要進行以下準備工作：
- 選擇合適的信號發生器：根據測試需求選擇合適的信號發生器，確保其頻率范圍和輸出波形符合要求。
- 檢查電路：確保待測試電路處于良好狀態，所有連接都正確無誤。
- 準備連接線：使用合適的連接線（如BNC線、香蕉插頭線等）以確保信號的穩定傳輸。
3. 接入電路的步驟
3.1 關閉電源
在進行任何連接之前，務必關閉電路的電源，以避免意外短路或損壞設備。
3.2 連接信號發生器
1. 確定接入點：根據電路的設計，確定信號發生器的接入點。通常，信號發生器的輸出端應連接到電路的輸入端。
2. 連接輸出端：使用連接線將信號發生器的輸出端連接到電路的輸入端。確保連接牢固，避免接觸不良。
3. 接地連接：確保信號發生器和電路的接地連接良好，以減少噪聲干擾。
3.3 調整信號參數
1. 設置頻率：根據測試需求，調整信號發生器的輸出頻率。可以從低頻開始，逐步增加到所需頻率。
2. 設置幅度：調整輸出信號的幅度，確保其在電路的工作范圍內。
3. 選擇波形：根據測試需求選擇合適的波形，如正弦波、方波或三角波。
3.4 開啟電源
在完成連接和設置后，重新開啟電路的電源。此時，信號發生器將開始輸出信號。
4. 測試與觀察
在信號發生器接入電路后，可以使用示波器等測試設備觀察輸出信號的波形和幅度。通過調整信號發生器的參數，可以分析電路對不同信號的響應。
5. 注意事項
- 避免過載：確保信號發生器的輸出信號不會超過電路的承受范圍，以免損壞電路元件。
- 監測溫度：在長時間測試過程中，注意監測電路和信號發生器的溫度，避免過熱。
- 定期檢查連接：在測試過程中，定期檢查連接線和接入點，確保信號傳輸穩定。
信號發生器是電子測試中不可或缺的工具，正確接入電路能夠有效提高測試效率。通過本文的指導，希望能幫助您順利完成信號發生器的接入工作，并在實際應用中獲得更好的測試結果。無論是工程師還是電子愛好者，掌握信號發生器的
