使用普源MSO7014數字示波器測量電源紋波的指南

在現代電子設備中，電源的穩定性至關重要。電源紋波是指電源輸出電壓中周期性波動的現象，這種波動可能會影響設備的性能和可靠性。本文將介紹如何使用普源MSO7014數字示波器測量電源紋波，以確保電源的質量和穩定性。

 什么是電源紋波？

電源紋波通常是由電源轉換過程中的不完美引起的，尤其是在開關電源中。它表現為電壓波動，通常以毫伏（mV）為單位。過高的紋波可能導致設備故障、數據錯誤或其他性能問題。因此，測量和分析電源紋波是電子設計和測試中的重要環節。

 普源MSO7014數字示波器簡介

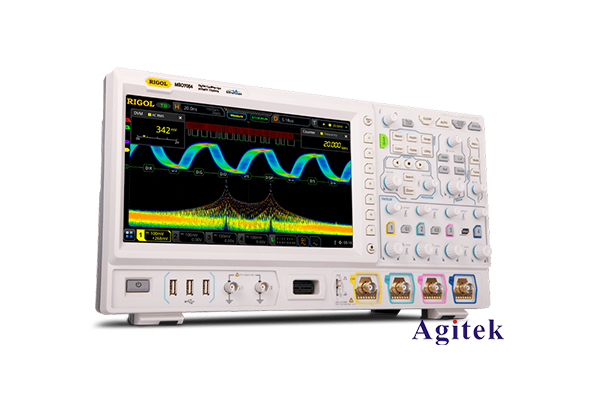

普源MSO7014是一款高性能的數字示波器，具有14位分辨率和高達1GHz的帶寬，適合各種電子測試需求。其多通道輸入和豐富的觸發功能使其成為測量電源紋波的理想工具。此外，MSO7014還配備了強大的數據分析功能，能夠幫助工程師快速識別和解決問題。

 測量電源紋波的步驟

 1. 準備工作

在開始測量之前，確保示波器和待測電源都已正確連接。使用適當的探頭，通常推薦使用1:10的探頭，以減少對電源的負載影響。

 2. 設置示波器

打開普源MSO7014示波器，進行以下設置：

- 選擇通道：選擇一個通道連接到電源輸出。

- 垂直設置：根據電源的輸出電壓范圍調整垂直靈敏度，通常設置為200mV/div。

- 時間基準：設置合適的時間基準，例如500μs/div，以便清晰觀察紋波波形。

- 觸發設置：選擇邊緣觸發，設置觸發電平在電源輸出電壓的中間值，以便穩定顯示波形。

 3. 觀察波形

在示波器屏幕上觀察電源輸出的波形。理想情況下，波形應為平穩的直線。如果觀察到明顯的波動或噪聲，這就是電源紋波。

 4. 進行測量

使用示波器的測量功能，測量波形的峰值和谷值。計算紋波電壓（V_ripple）：

\[ V_{ripple} = V_{peak} - V_{valley} \]

記錄下測得的紋波電壓值，并與電源規格進行比較。

 5. 分析結果

如果測得的紋波電壓超過了電源的規格要求，可能需要采取措施來降低紋波，例如：

- 增加濾波器：在電源輸出端增加LC濾波器。

- 優化布局：檢查電路板布局，減少電源線的長度和電感。

- 更換電源：如果問題嚴重，考慮更換更高質量的電源。

使用普源MSO7014數字示波器測量電源紋波是確保電子設備穩定性的重要步驟。通過正確的設置和測量，工程師可以快速識別電源問題并采取相應的解決措施。定期進行電源紋波測試，可以提高產品的可靠性和用戶滿意度。

在電子設計中，電源的質量直接影響到整個系統的性能，因此，掌握電源紋波的測量技巧是每位工程師必備的技能。希望本文能為您提供有價值的參考，幫助您更好地使用普源MSO7014數字示波器進行電源紋波的測量與分析。
