泰克示波器在測量非正弦波電壓時的局限性

示波器是電子和電氣工程領域廣泛使用的多功能儀器。它們主要用于在時域內顯示和分析電信號。然而,一個常見的誤解是示波器僅限于測量正弦波形電壓。在本文中,我們將探討示波器在測量非正弦波電壓信號時的能力和局限性。

 了解示波器的功能

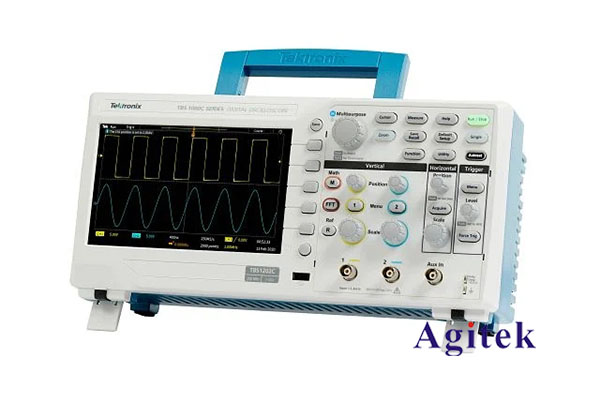

泰克示波器旨在捕捉和顯示電信號隨時間變化的幅度和波形。它們使用陰極射線管(CRT)或數字顯示器來呈現波形,使用戶能夠分析信號的特性,如頻率、幅度和相位。

泰克示波器的基本工作原理是將輸入電壓信號轉換為相應的垂直偏轉電子束。這個過程被稱為示波器的"垂直放大器"。

雖然示波器是高度多功能的儀器,但在測量非正弦波電壓信號時確實存在一些局限性。這些局限性主要源于示波器的設計和基本原理。

1. 帶寬限制：泰克示波器有一個有限的帶寬,決定了它們可以準確測量的頻率范圍。大多數示波器被設計用于測量一定頻率范圍內的正弦波信號。當處理非正弦波信號時,它們包含廣泛的頻率成分,示波器的帶寬可能無法捕捉所有相關信息。

2. 波形失真：方波、鋸齒波或脈沖串等非正弦波信號在示波器上顯示時可能會出現嚴重失真。這種失真是由泰克示波器垂直放大器有限的帶寬造成的,它可能無法忠實地再現這些波形中的尖銳邊緣和轉變。

3. 幅度精度：泰克示波器通常校準和優化用于測量正弦波信號。當處理非正弦波形時,幅度測量的準確性可能不如正弦波信號那么高。這是因?yàn)槭静ㄆ鞯拇怪狈糯笃骺赡軣o法對復雜的波形產生線性響應。

4. 觸發挑戰：示波器依賴觸發機制來穩定顯示的波形。非正弦波信號有時可能更難觸發,因?yàn)樾枰{(diào)整觸發電平才能捕捉到所需的波形部分。

 解決局限性的方法

為了克服示波器在測量非正弦波電壓信號時的局限性,可以采用以下幾種策略和技術:

1. 選擇合適的示波器:在處理非正弦波信號時,選擇帶寬和采樣率足夠高的示波器非常重要,以捕捉波形的相關頻率成分。

2. 使用專用探頭:專用探頭,如高頻或有源探頭,可以通過最小化對被測電路的負載效應來提高非正弦波電壓測量的準確性和保真度。

3. 采用數字信號處理(DSP):現代示波器通常集成了DSP功能,可用于執行高級信號分析和波形重建。這有助于緩解帶寬限制和波形失真的影響。

4. 輔助測量技術:在某些情況下,可能需要使用其他測量儀器,如萬用表或?qū)Ｓ梅治鰞x,以獲得更全面的非正弦波電壓信號理解。

雖然泰克示波器主要設計用于正弦波電壓測量,但通過采用適當?shù)募夹g(shù)和考慮,它們?nèi)匀豢捎糜诜治龇钦也ㄐ盘?hào)。通過了解示波器的局限性并采用適當?shù)牟呗?工程師和技術人員可以有效地測量和分析各種電信號,包括具有非正弦特性的信號。
