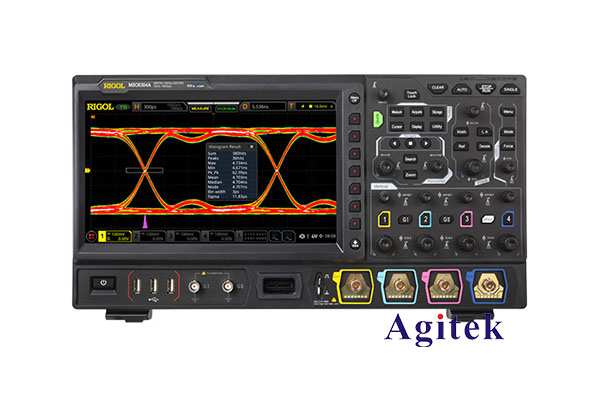

普源示波器波形不穩定原因分析

隨著電子技術的不斷發展，示波器已經成為電子線路調試和故障檢測中不可缺少的工具。在日常使用中，很多用戶會遇到示波器波形不穩定的問題，這會影響到測量的準確性和可靠性。那么，普源示波器波形不穩定的主要原因有哪些呢?下面我們一起來探討一下。

一、觸發電平設置不當

觸發電平是決定示波器是否穩定顯示波形的關鍵因素。如果觸發電平設置不當，波形會出現抖動、跳動甚至無法穩定顯示。通常情況下，用戶需要根據輸入信號的幅度和頻率，合理設置觸發電平，使之落在信號的中間位置，這樣可以確保示波器能準確捕捉到信號的上升沿或下降沿。如果觸發電平設置過高或過低，都會導致波形不穩定。

二、觸發模式選擇不當

除了觸發電平設置，觸發模式的選擇也會影響波形的穩定性。普源示波器通常提供幾種觸發模式，如自由觸發、自動觸發、單次觸發等。不同的觸發模式適用于不同的信號類型，用戶需要根據實際情況選擇合適的觸發模式。比如，對于周期性信號，可以選擇自動觸發模式;對于間歇性信號，可以選擇單次觸發模式。如果觸發模式選擇不當，會導致波形無法穩定顯示。

三、輸入信號干擾

除了示波器本身的設置因素，輸入信號的質量也會影響波形的穩定性。如果輸入信號中含有噪聲或干擾，就會使波形抖動或跳動。這種情況下，用戶可以嘗試以下幾種方法來改善:

1.檢查信號線是否屏蔽良好，避免外部電磁干擾

2.適當增加信號的幅度，提高信號與噪聲的信噪比

3.使用低通濾波器，濾除高頻噪聲成分

4.調整示波器的垂直靈敏度和時基，找到最佳的顯示效果

四、探頭接地不良

探頭是示波器與被測電路之間的連接橋梁，它的使用狀態也會影響波形的穩定性。如果探頭接地不良，會導致接地回路電阻過大，從而引起漂移和抖動。用戶在使用示波器時，需要確保探頭接地良好，接地回路阻抗盡可能小，這樣可以確保波形穩定顯示。

綜上所述，普源示波器波形不穩定的主要原因包括:觸發電平設置不當、觸發模式選擇不當、輸入信號干擾以及探頭接地不良等。針對不同的原因，用戶可以采取相應的措試來改善波形的穩定性，提高測量的準確性和可靠性。
