探索普源DS1104Z Plus示波器頻率測量的秘密

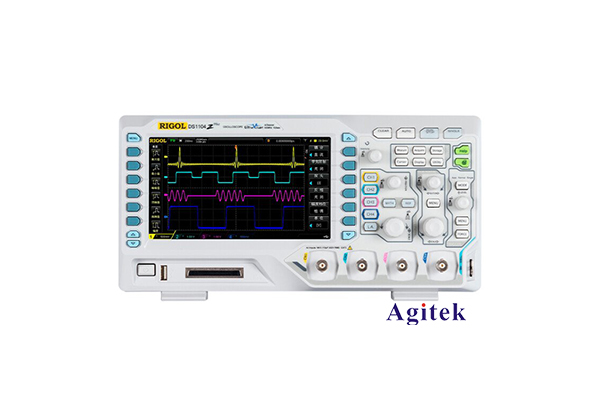

普源DS1104Z Plus示波器是實驗室和工廠中廣泛使用的測量工具之一。本文將為您介紹如何利用該示波器準確測量頻率信號，并分享一些相關的技巧和注意事項，幫助您在日常工作中更好地應用這款優秀的測量設備。

作為電子工程師或維修人員，頻率測量是我們日常工作中不可或缺的一項技能。準確的頻率測量不僅能為診斷系統故障提供關鍵信息，也是許多電路設計和調試的重要依據。作為一款功能強大的多功能示波器，普源DS1104Z Plus在頻率測量方面同樣表現出色，本文將為您詳細介紹如何利用這款示波器進行高精度的頻率測量。

示波器頻率測量的基本原理

示波器測量頻率的原理相對簡單，基本步驟如下:

1. 將待測信號接入示波器的輸入通道。

2. 通過調整垂直和水平設置，使信號波形清晰地顯示在屏幕上。

3. 利用示波器的自動測量功能，即可直接讀取信號的頻率值。

對于普源DS1104Z Plus示波器來說，頻率測量功能的實現更為便捷。該示波器具有4個獨立的輸入通道，可同時監測多路信號，并通過光標測量或自動測量功能快速獲取各路信號的頻率參數。此外，DS1104Z Plus還擁有豐富的觸發模式，能夠靈活地捕獲各類復雜波形，為頻率測量提供良好的基礎。

頻率測量的注意事項

雖然示波器的頻率測量功能相對簡單，但在實際應用中仍需要注意以下幾點:

1. 信號質量:被測信號的波形質量直接影響測量精度。如果信號存在嚴重失真、噪聲或抖動，示波器很難準確地給出頻率值。在測量前，務必先調整輸入信號，盡量消除這些干擾因素。

2. 采樣率設置:示波器的采樣率設置直接決定了頻率測量的上限。DS1104Z Plus的最高采樣率為1GSa/s，理論上可測量500MHz以下的信號。但實際使用中，建議將采樣率設置為信號頻率的5-10倍，以確保測量精度。

3. 觸發設置:合理的觸發設置對于穩定捕獲信號波形至關重要。DS1104Z Plus提供了豐富的觸發模式，用戶可根據實際信號特點靈活選擇。例如，對于周期性信號，邊沿觸發通常是最佳選擇;對于復雜波形，則可嘗試使用邏輯觸發或視頻觸發等。

4. 測量方法選擇:DS1104Z Plus提供了光標測量和自動測量兩種頻率測量方式。光標法可獲得更精確的測量結果，但需要手動調整光標位置;自動測量則更為方便快捷，適合對大批量信號進行頻率測量。用戶可結合實際需求選擇合適的方法。

應用案例分析

下面我們以一個典型的應用場景為例，介紹如何利用DS1104Z Plus示波器進行頻率測量:

某電路板上有4路正弦波信號，需要測量其頻率參數。操作步驟如下:

1. 將4路信號分別接入DS1104Z Plus的4個輸入通道。

2. 調整垂直和水平設置，使4路波形清晰地顯示在屏幕上。

3. 選擇自動測量功能，示波器將自動給出4路信號的頻率值。

4. 記錄并對比4路信號的頻率參數，判斷電路工作是否正常。

通過這個案例，我們可以看到DS1104Z Plus示波器在頻率測量方面的優勢:

- 4通道獨立測量，提高了工作效率;

- 自動測量功能，免去了手動測量的繁瑣過程;

- 測量結果直觀清晰，便于快速分析電路狀態。

頻率測量作為日常工作中的常見需求，普源DS1104Z Plus示波器憑借其出色的性能和易用性，能為電子工程師和維修人員提供強有力的支持。只要掌握基本的測量原理和注意事項，加上一些實踐經驗，相信您一定能夠利用這款優秀的示波器快速高效地完成頻率測量任務。
