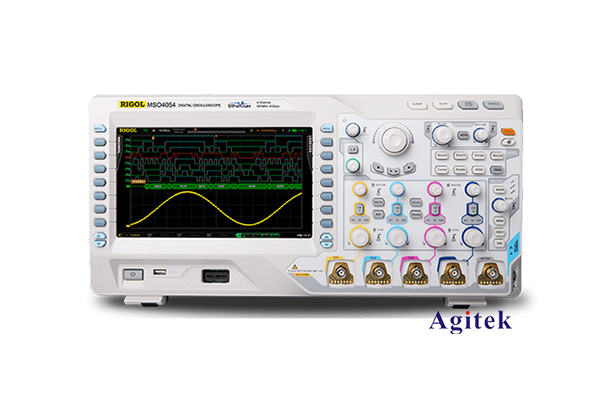

普源示波器如何產生脈寬不同的正負脈沖信號?

在電子測量領域，示波器是一種非常重要的測量儀器。其中，普源示波器因其強大的信號生成功能，在諸多應用中發揮著關鍵作用。其中，普源示波器如何產生脈寬不同的正負脈沖信號，是值得深入探討的一個話題。

首先，我們需要了解普源示波器的基本工作原理。普源示波器通過使用內部的函數發生器，可以產生各種形式的電信號，包括正弦波、方波、三角波等。這些電信號可以作為被測電路的輸入信號，從而對電路的動態特性進行分析和測試。

而對于產生脈寬不同的正負脈沖信號，普源示波器主要依靠以下幾個關鍵參數:

1. 脈沖寬度(Pulse Width)

脈沖寬度是指脈沖信號的持續時間，即脈沖從開始到結束的時間長度。普源示波器可以通過調節脈沖寬度參數，來控制脈沖信號的持續時間，從而產生不同脈寬的正負脈沖。

2. 上升時間(Rise Time)和下降時間(Fall Time)

上升時間和下降時間描述了脈沖信號的邊沿特性，即脈沖從低電平到高電平，或從高電平到低電平的過渡時間。普源示波器可以調節這兩個參數，從而改變脈沖信號的斜率，進而影響脈沖的整體形狀。

3. 脈沖極性(Polarity)

脈沖極性決定了脈沖信號是正脈沖還是負脈沖。普源示波器可以通過設置脈沖極性，來產生正脈沖或負脈沖。

通過合理地調節這些參數，普源示波器就可以靈活地產生各種脈寬不同的正負脈沖信號。具體操作時，用戶可以在示波器的功能菜單中找到相應的設置選項，根據實際需求進行調整。

這種脈沖信號生成功能在電子電路的設計、調試和測試中非常有用。例如，在數字電路的測試中，可以使用不同脈寬的脈沖信號，檢查電路的響應特性;在電源電路的分析中，可以用脈沖信號刺激電路，觀察其穩定性和瞬態響應;在通信電路的測試中，脈沖信號也可以模擬實際的數字信號，驗證電路的信號完整性。

總之，普源示波器憑借其靈活的脈沖信號生成功能，為電子測量領域提供了強大的支持。通過合理地調節脈沖寬度、上下沿時間和極性等參數，用戶可以根據具體需求，生成各種形式的正負脈沖信號，為電路設計、分析和調試提供有價值的測試手段。
