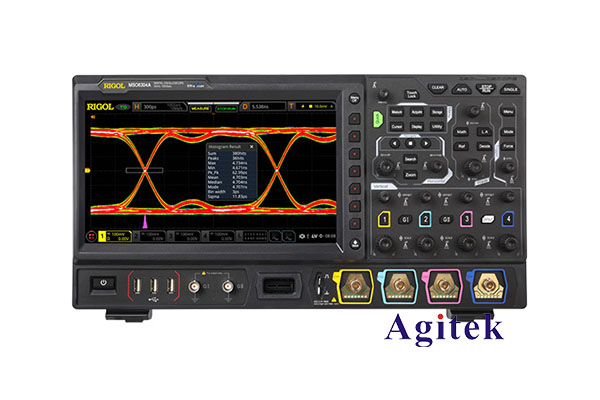

普源MSO8154A示波器測眼圖

示波器是電子工程師、電路設計師必不可少的測量工具之一。作為常見的測量?jī)x器，示波器可以對電路信號進行采集和分析，幫助工程師快速定位問題并進行故障排查。其中，眼圖測試是一種非常重要的示波器測量功能，能夠有效評估高速數字信號的質量。

普源MSO8154A是一款專業級的混合信號示波器，具備超寬帶寬、高采樣率、強大的數字分析功能等特點，非常適合進行高速數字總線的眼圖測試。本文將詳細介紹如何利用MSO8154A示波器測試眼圖，并分析測試結果，為工程師提供實用的測試方法和數據解讀技巧。

一、 什么是眼圖測試?

眼圖測試是一種常見的高速數字信號質量分析方法。它通過對信號波形進行重疊和統計分析，呈現出一個"眼狀"的閉合區域，反映了信號的幅度抖動、抖動、ISI(碼間串?dāng)_)等特性，從而可以評估信號的質量和可靠性。

眼圖測試主要有以下優勢：

1. 直觀反映信號質量。通過"眼"的開度、噪聲及抖動等參數，可以快速判斷信號是否符合設計要求。

2. 分析信號完整性。眼圖能夠反映出信號的上升沿、下降沿、抖動、ISI等特性，有利于定位和排查信號完整性問題。

3. 指導設計優化。通過分析眼圖，可以了解信號質量的影響因素，為電路設計、布線、終端電阻等方面的優化提供依據。

4. 支持規范測試。許多高速數字總線標準，如PCI Express、SATA、USB等，都規定了眼圖測試的技術指標，用于評估器件或系統的符合性。

綜上所述，眼圖測試是高速數字電路設計和調試中不可或缺的重要手段，示波器用戶務必掌握相關的測試方法和數據分析技巧。

二、 MSO8154A示波器進行眼圖測試

1. 硬件連接

首先，需要將被測設備的高速數字信號輸出端，通過合適的探頭連接到MSO8154A的輸入通道。由于高速信號容易受到環境干擾，建議使用低

噪聲、高帶寬的差分探頭，以獲得更高質量的測試信號。

2. 示波器設置

a. 選擇合適的采樣率和記錄長度。一般來說，采樣率應大于信號帶寬的4倍以上，記錄長度應覆蓋多個數據眼圖周期。

b. 打開眼圖分析功能。在MSO8154A上找到"Eye Diagram"選項，將其打開并配置相關參數，如觸發方式、數據速率等。

c. 優化觸發設置。合理設置觸發電平和斜率，以確保穩定采集眼圖。可以嘗試使用"數據眼"觸發，以獲得更穩定的觸發。

d. 調整顯示設置。可以調整顏色、透明度等參數，使眼圖顯示更加清晰易讀。

3. 數據分析

采集完成后，MSO8154A會自動計算并顯示一系列眼圖參數，包括：

a. 眼開度：反映信號幅度抖動的大小。

b. 眼高度：反映信號噪聲的大小。

c. 眼時間：反映信號抖動的大小。

d. 其他參數：如Q因子、BER等。

這些參數可以幫助工程師快速評估信號質量，并判斷是否滿足設計要求。同時，還可以進一步分析各個參數與電路設計的關系，為優化設計提供依據。

三、 測試實例分析

下面以一個具體的測試案例，說明如何利用MSO8154A示波器進行眼圖測試并解讀結果。

某工程師在設計高速PCIe總線電路時，需要評估信號完整性。他使用MSO8154A示波器，采集了PCIe信號的眼圖，并得到以下結果：

眼開度：0.68UI

眼高度：300mV

眼時間：35ps

根據這些數據，可以分析如下：

1. 眼開度為0.68UI，略低于PCIe 3.0標準的0.7UI要求，表明信號幅度抖動偏大，可能存在失真問題。

2. 眼高度為300mV，符合PCIe 3.0的300mV(最小)要求，說明信號噪聲水平較低，不會影響判決。

3. 眼時間為35ps，遠小于PCIe 3.0的80ps(最大)指標，表明信號抖動較小，有利于穩定的數據傳輸。

綜合以上分析，該P(yáng)CIe信號整體質量尚可，但幅度抖動略有問題，需要進一步優化電路設計，如調整終端電阻、優化布線等措施，以確保信號完整性。

示波器眼圖測試是高速數字電路設計中的重要手段，能夠全面反映信號的質量狀況。本文詳細介紹了如何利用普源MSO8154A示波器進行眼圖測試，并提供了具體的測試方法和數據分析技巧。

通過MSO8154A的強大功能，工程師可以快速采集和分析眼圖，發現信號完整性問題，為電路設計的優化提供有價值的依據。相信本文的介紹對于廣大電子工程師在高速數字電路設計和調試中，會有所幫助。
