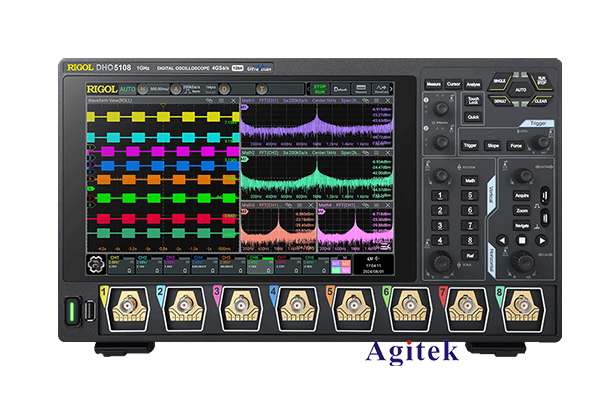

普源DHO5058數字示波器如何測量復位信號？

在電子設計和調試中，復位信號是一個非常重要的指標。復位信號能夠確保電路在上電或突發事件后能夠正確重置并恢復到初始狀態。使用示波器準確測量復位信號的特性對于電路的調試和性能優化至關重要。本文將介紹如何利用普源DHO5058數字示波器測量復位信號。

1. 連接復位信號

首先，將待測的復位信號線連接到示波器的輸入通道。確保信號線與示波器的輸入端接地良好，以減少噪聲干擾。

2. 設置示波器參數

打開示波器，選擇合適的輸入通道。根據預估的復位信號幅度和頻率，調整示波器的垂直和水平設置，使波形能夠完整地顯示在屏幕上。例如，可以將垂直檔位設置為1V/格，水平檔位設置為100us/格。

3. 觸發設置

由于復位信號通常是脈沖信號，可以使用示波器的邊沿觸發模式來捕獲波形。將觸發源設置為輸入通道，觸發斜率設置為上升沿或下降沿，觸發電平可以設置為復位信號的約50%幅值。這樣就可以穩定地捕獲復位信號的波形。

4. 測量復位信號參數

在捕獲到穩定的復位信號波形后，可以利用示波器的光標和測量功能來分析信號的各項參數，包括：

- 幅度：復位信號的高電平和低電平幅度

- 脈沖寬度：復位信號脈沖的持續時間

- 上升時間和下降時間：復位信號的邊沿轉換速度

- 周期和頻率：復位信號的重復周期和頻率

這些參數都是評估復位信號性能的關鍵指標，可以幫助工程師了解電路的工作狀態，發現潛在的問題。

5. 保存測量結果

完成復位信號的測量后，可以將波形截圖和測量數據保存下來，以便于后續分析和記錄。示波器通常具有數據導出功能，可以將數據以圖像或文件形式保存到U盤或電腦上。

利用普源DHO5058數字示波器，工程師可以快速準確地測量復位信號的各項特性，為電路調試和優化提供有價值的數據支持。熟練掌握示波器的使用技巧，能夠大大提高電路分析的效率和準確性。
