泰克示波器測量高頻信號的方法

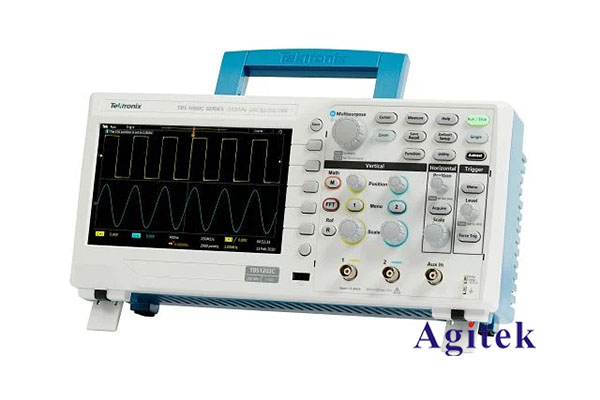

隨著電子技術的不斷發展，高頻信號在各種應用中扮演越來越重要的角色。從無線通信、雷達系統到高速數字電路，高頻信號的測量成為關鍵的測試環節。泰克示波器作為業界公認的高性能測量儀器，在高頻信號測試中發揮著重要作用。下面我們來探討一下泰克示波器如何測量高頻信號。

1. 選擇合適的帶寬

測量高頻信號的關鍵在于選擇帶寬足夠大的示波器。帶寬決定了示波器能夠準確捕獲和重現信號的最高頻率。通常來說，為了準確測量一個信號，示波器的帶寬應該至少是信號帶寬的3倍以上。例如，如果需要測量一個200MHz的信號，則示波器的帶寬應該在600MHz以上。泰克公司生產的現代示波器帶寬可達到6GHz，完全滿足高頻信號測試的需求。

2. 注意探頭的選擇

探頭是連接被測電路和示波器的關鍵部件，其性能直接影響到測量結果的準確性。對于高頻信號測試，需要選擇帶寬足夠大、輸入電容小的主動探頭。泰克公司的高性能主動探頭系列，帶寬可達到6GHz，輸入電容僅為1pF左右，非常適合高頻信號的測量。

3. 優化探頭接地

良好的接地對于高頻信號的測量非常重要。示波器探頭的接地線應該盡可能短，避免在接地線上產生感性阻抗，影響測量結果。可以使用探頭附帶的接地彈簧或者探頭接地適配器，將探頭接地點直接連接到待測電路的接地端。

4. 采用高采樣率

為了避免采樣丟失，需要使用高采樣率的示波器。一般來說，采樣率應該至少是信號帶寬的5倍以上。泰克公司的示波器采樣率可達到25GS/s，足以捕獲高達5GHz的信號。

5. 調整觸發設置

對于高頻信號，示波器的觸發電平和觸發斜率的設置很關鍵。如果設置不當，很容易出現觸發不穩定的情況。可以嘗試使用自動觸發或者邊沿觸發模式，并適當調整觸發電平和斜率，確保示波器能穩定觸發并捕獲到完整的信號波形。

總之，測量高頻信號需要示波器具備足夠大的帶寬、適當?shù)奶筋^、良好的接地、高采樣率以及合理的觸發設置。泰克公司的高性能示波器產品滿足這些要求，廣泛應用于各種高頻電路的測試與分析之中。
