如何使用LCR測試儀測試電路等效電容？

在電子電路設計和維修中，準確測量電路的等效電容是非常重要的。LCR測試儀是一種常用的測量工具，它可以幫助我們快速準確地測量電路中的電容值。本文將為大家介紹如何使用LCR測試儀測試電路等效電容。

1. 什么是電路的等效電容

電路中的電容可分為兩類：實際電容和等效電容。實際電容是電路中真實存在的電容器件，而等效電容則是電路中電容性成分的總和。

等效電容包括：

1) 電容器件的電容值

2) 電路板走線及元器件引腳之間的寄生電容

3) 電路中其他電容性成分

這些電容性成分共同構成了電路的總等效電容，對電路的性能和工作特性有重要影響。因此，準確測量電路的等效電容非常必要。

2. 使用LCR測試儀測試等效電容

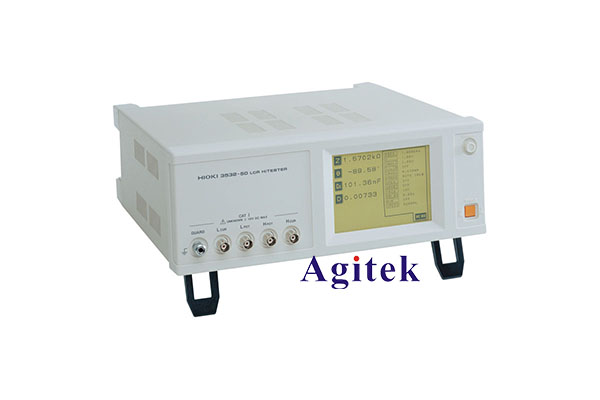

LCR測試儀是一種多功能測量?jī)x表，它可以測量電感、電容和電阻。對于測量電路的等效電容，LCR測試儀是非常實用的工具。

使用LCR測試儀測試等效電容的步驟如下：

1) 將待測電路與LCR測試儀連接，確保測試端子與電路接地良好。

2) 選擇LCR測試儀的"電容"測量模式。

3) 根據電路的工作頻率，選擇合適的測量頻率。通常情況下，100Hz~1MHz之間的頻率均可。

4) 讀取LCR測試儀顯示的等效電容值。

需要注意的是，LCR測試儀測量結果與實際電路等效電容可能存在偏差，這主要與以下幾個因素有關：

1) 測試信號的頻率：測試頻率越高，寄生電容的影響越大。

2) 測試引線的長度和連接情況：引線越長，寄生電容越大。

3) 電路中其他電子元器件的影響：如電阻、電感等對測量結果也有一定影響。

因此，在實際測試時，需要根據電路的具體情況進行適當調整，并結合其他測量方法進行驗證，以確保測量結果的準確性。

3. 分析和應用電路等效電容

電路的等效電容不僅影響電容器件本身的工作狀態，也會影響整個電路的性能和工作特性。因此，分析和應用電路的等效電容是非常重要的。

1) 分析電路等效電容：

- 了解電路中各種電容性成分對等效電容的貢獻

- 分析等效電容對電路頻響特性、濾波性能、阻抗匹配等的影響

2) 應用電路等效電容：

- 根據電路的工作要求，設計合適的濾波電容

- 利用等效電容進行阻抗匹配，優化電路的傳輸特性

- 在電路布局時，合理安排布線，降低寄生電容的影響

綜上所述，LCR測試儀是一款非常實用的工具，可以幫助我們準確測量電路的等效電容。正確使用LCR測試儀，分析和應用電路等效電容，有助于提高電路設計和維修的質量，確保電路能夠穩定可靠地工作。
