普源示波器如何測量電壓變化軌跡？

示波器是電子測量儀器中常見的一種，普源示波器作為示波器中的一種，它可以用來測量和觀察電路中電壓、電流的變化情況。對于各種電子電路和電子設備的調試和故障診斷來說，示波器是不可缺少的重要工具。其中，測量電壓變化軌跡是示波器最基本也是最常見的應用之一。本文就將介紹如何使用普源示波器來測量電壓變化軌跡。

1. 普源示波器的基本結構和功能

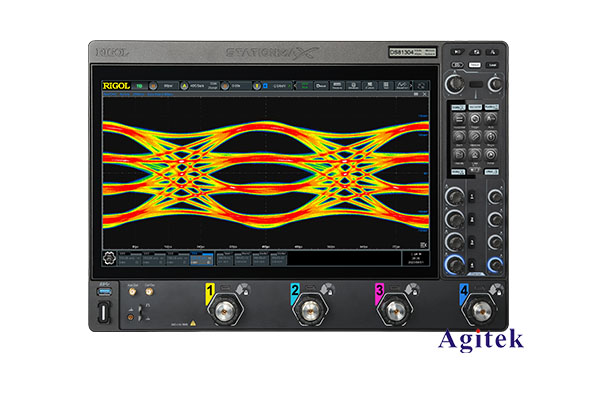

普源示波器是一種可以將電信號顯示在屏幕上的測量儀器。它的基本結構包括:輸入端、增益放大電路、時基電路、顯示電路等部分。通過這些組件的協作，普源示波器可以將輸入的電信號轉換成圖形波形在屏幕上顯示出來。

普源示波器的主要功能包括:

1) 測量電壓大小及變化情況

2) 測量電流大小及變化情況

3) 測量信號的頻率、周期等參數

4) 觀察電路工作狀態，分析故障

5) 測量相位差、延遲時間等參數

2. 如何使用普源示波器測量電壓變化軌跡

使用普源示波器測量電壓變化軌跡的基本步驟如下:

(1) 連接輸入端

將待測電路的輸出端或待測點與示波器的輸入端連接，通常使用示波器探頭進行連接。要注意觀察電壓范圍，適當調整輸入衰減比。

(2) 設置時基

根據待測信號的頻率特性，設置合適的時基檔位。通常情況下，時基應設置為能夠完整顯示一個完整的波形周期。

(3) 調整垂直靈敏度

根據輸入信號的電壓大小，調整垂直靈敏度，使波形能充分填滿示波器屏幕，避免波形失真。

(4) 觸發設置

設置合適的觸發模式和觸發電平，使波形能穩定顯示。對于周期性信號，可使用自動觸發模式;對于非周期性信號，需使用邊沿觸發模式。

(5) 觀察并測量

通過觀察屏幕上顯示的波形，可以直觀地了解電壓信號的變化過程。可利用示波器的光標功能測量波形的幅度、周期、頻率等參數。

(6) 保存數據

必要時，可以將波形畫面保存下來，以供后續分析或記錄使用。

3. 示波器測量電壓變化軌跡的應用場景

示波器測量電壓變化軌跡在電子電路設計、故障診斷等方面有廣泛應用:

1) 電源電路調試:觀察電源輸出電壓的紋波、過沖、穩定性等特性。

2) 放大電路分析:測量放大電路輸入輸出電壓的變化情況，分析電路性能。

3) 開關電路測試:觀察開關管(管、二極管)的導通、截止特性。

4) 信號傳輸測試:檢測數字信號、模擬信號在傳輸過程中的波形失真情況。

5) 機電設備診斷:測量電機、變壓器等設備運行過程中的電壓波動情況。

總之，普源示波器作為一款常用的電子測量儀器，其測量電壓變化軌跡的功能在電子電路設計調試、故障診斷等領域廣泛應用，能為工程師提供直觀有效的測量分析手段。掌握使用示波器測量電壓變化軌跡的方法，對于電子電路設計和維護工作來說非常重要。
