LCR測試儀如何測量共模電感？

在電子電路設計和維護中，共模電感的測量是一項重要的工作。通過使用LCR測試儀，我們可以快速準確地測量共模電感的參數，從而優化電路的性能和可靠性。下面我們就來詳細探討LCR測試儀如何測量共模電感。

1. 理解共模電感的基本原理

共模電感是一種特殊的電感，主要用于抑制電路中的共模噪聲。它通過將電路中的共模電流引流到地，從而降低共模干擾。共模電感的特點是電感值較小，但在共模噪聲頻率下具有很高的阻抗。

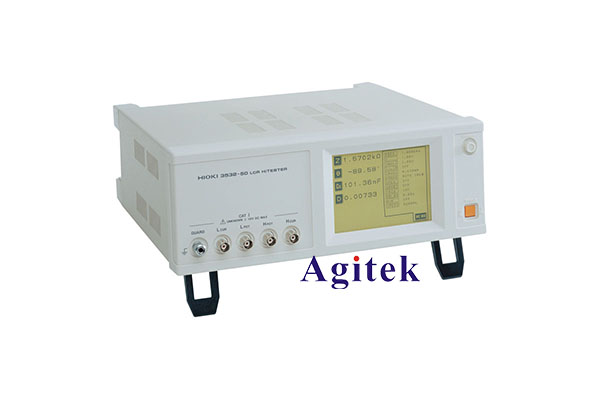

2. 準備LCR測試儀

要測量共模電感，首先需要一臺性能優秀的LCR測試儀。LCR測試儀可以測量電感(L)、電容(C)和電阻(R)等電路參數。在測量共模電感時，我們需要選擇合適的測試頻率和測試模式。通常，共模電感的工作頻率在幾十到幾百千赫茲范圍內，因此我們應該選擇與之匹配的測試頻率。

3. 連接測試線

將共模電感的兩端子分別連接到LCR測試儀的L端子。要注意，測試線的長度和布線方式也會對測量結果產生影響，因此應盡量縮短測試線，并保持測試線的走向與共模電感的布局一致。

4. 設置測試參數

在LCR測試儀上設置正確的測試參數非常重要。我們需要選擇合適的測試頻率、測試電壓、測試模式等。一般來說，我們應該選擇與共模電感工作頻率相近的測試頻率，并選擇串聯電感(L-S)模式進行測量。

5. 進行測量

將共模電感連接到LCR測試儀上后，就可以進行測量了。LCR測試儀會自動顯示共模電感的inductance(L)、resistance(R)和quality factor(Q)等參數。我們可以記錄下這些參數，并與共模電感的預期值進行對比，從而判斷電感的性能是否符合要求。

6. 優化測量結果

在測量過程中，我們可能會遇到一些影響測量精度的因素，例如測試線長度、電磁干擾等。為了獲得更準確的測量結果，我們可以采取一些優化措施，如縮短測試線、屏蔽測試環境等。

總之，使用LCR測試儀測量共模電感是一個相對簡單的過程，但需要我們充分了解共模電感的工作原理，并掌握LCR測試儀的正確使用方法。只有這樣，我們才能夠準確測量共模電感的參數，并為電路的優化和維護提供有價值的數據支持。
