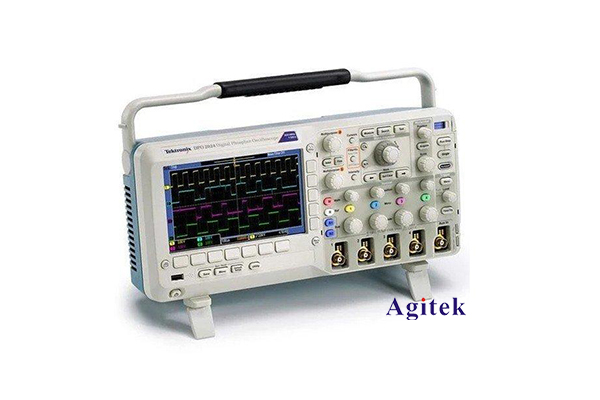

泰克DPO2002B示波器幅值調節技巧

示波器作為電子測量領域的重要工具之一，在各種應用場景中都扮演著不可或缺的角色。泰克DPO2002B作為一款功能強大的數字示波器，其幅值調節操作對于正確觀察和分析信號至關重要。本文將詳細介紹如何通過簡單的步驟來調節泰克DPO2002B示波器的幅值大小，以幫助用戶更好地掌握此款示波器的使用技巧。

一、泰克DPO2002B示波器的幅值調節方法

1. 進入通道設置菜單

首先，用戶需要進入通道設置菜單。可以通過按下示波器前面板上的"CH"按鈕或右鍵單擊通道顯示區域來打開通道設置菜單。

2. 選擇通道

在通道設置菜單中，選擇需要調節幅值的通道。例如，選擇"Channel 1"。

3. 調節幅值

在通道設置菜單中，找到"Vertical Scale"選項，這就是控制幅值大小的參數。用戶可以通過旋轉示波器前面板上的"VOLTS/DIV"旋鈕或者在菜單中直接輸入所需的幅值來調節。當調節完成后，示波器的垂直刻度和波形幅值就會相應地發生變化。

4. 調整垂直位置

除了調節幅值大小，用戶還可以調整波形的垂直位置。在通道設置菜單中找到"Vertical Position"選項，通過旋轉"POSITION"旋鈕或在菜單中輸入數值來調整波形的垂直位置。

二、幅值調節的注意事項

1. 合理選擇幅值

用戶需要根據待測信號的實際幅值大小，選擇合適的幅值檔位。如果幅值設置過大，波形會出現壓縮現象，無法觀察到細節;而如果幅值設置過小，可能會丟失一些關鍵信息。因此，合理選擇幅值是保證測量準確性的關鍵。

2. 注意輸入過載

當輸入信號幅值過大時，很可能會導致示波器輸入通道過載。這種情況下，用戶需要適當降低幅值以免損壞示波器。示波器一般會有相關的過載指示，用戶需要密切關注。

3. 合理利用垂直位置調整

除了調節幅值大小，合理利用垂直位置調整也很重要。通過調整波形的垂直位置，可以確保波形完整地顯示在屏幕上，便于觀察和分析。

總之，熟練掌握泰克DPO2002B示波器的幅值調節技巧對于正確測量和分析電子電路信號非常重要。本文詳細介紹了相關操作步驟，希望能為廣大用戶提供有用的參考。
