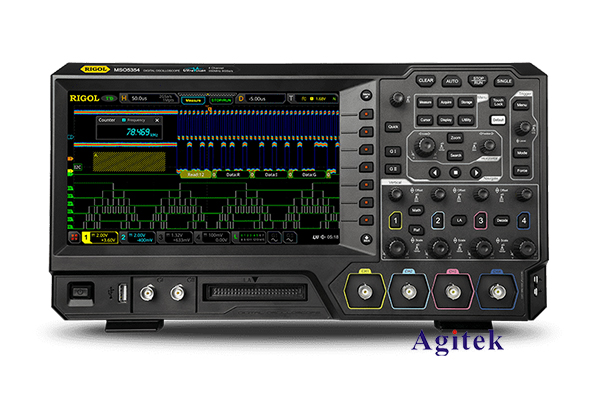

普源MSO5072示波器如何設置衰減倍數？

示波器是電子測試與維修領域不可或缺的重要儀器。其中，普源MSO5072示波器憑借優異的性能和豐富的功能備受認可。在使用MSO5072示波器時，設置正確的衰減倍數是保證測量準確性的關鍵步驟。本文將為您詳細介紹MSO5072示波器如何設置衰減倍數。

一、什么是衰減倍數

衰減倍數是示波器測量輸入信號電壓時的一個重要參數。它表示示波器輸入端所測得的電壓是實際信號電壓的幾倍。通常情況下，示波器會在輸入端設置1X或10X的衰減倍數。

1X衰減倍數意味著示波器直接測量輸入信號的電壓值，不進行任何放大或衰減。這種情況下，示波器的輸入阻抗通常較低，通常為1兆歐。

10X衰減倍數意味著示波器會將輸入信號電壓衰減10倍。這種情況下，示波器的輸入阻抗較高，通常為10兆歐。使用10X衰減倍數可以防止示波器輸入端過載，同時也能提高測量精度。

二、如何設置衰減倍數

下面是在MSO5072示波器上設置衰減倍數的具體步驟:

1. 進入示波器的"通道"菜單

2. 選擇需要設置衰減倍數的通道

3. 在"耦合"選項中，選擇"DC"

4. 在"衰減"選項中，選擇"1X"或"10X"

需要注意的是，不同的測量場景可能需要使用不同的衰減倍數。例如，測量高電壓信號時需要使用10X衰減倍數，而測量低電壓信號時可以使用1X衰減倍數。使用合適的衰減倍數可以確保示波器的輸入端不會過載，同時也能獲得更加準確的測量結果。

三、衰減倍數設置的注意事項

1. 始終確保輸入信號電壓在示波器的測量范圍內。過高的輸入電壓會損壞示波器的輸入端。

2. 如果測量的信號幅度較小，建議使用1X衰減倍數，以獲得更好的測量分辨率。

3. 如果測量的信號幅度較大，建議使用10X衰減倍數，以防止示波器輸入端過載。

4. 如果更換探頭，需要重新設置衰減倍數，以確保測量結果的準確性。

總之，正確設置MSO5072示波器的衰減倍數對于獲得準確的測量結果至關重要。通過本文的介紹，相信您已經掌握了如何在MSO5072示波器上設置衰減倍數的方法。祝您使用愉快!
